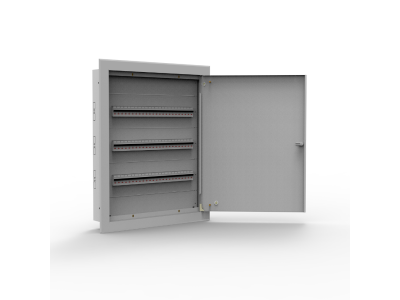

Rozdzielnica p/t metalowa MР72/3/24, 72 moduły 3x24, 523x665x130, IP30, RAL9003 | MP72/3/24 Doktorvolt

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa metalowa MP72/3/24 marki Doktorvolt to zaawansowane rozwiązanie przeznaczone do profesjonalnej dystrybucji energii elektrycznej. Konstrukcja o pojemności 72 modułów, rozmieszczonych w trzech rzędach po 24 moduły każdy, zapewnia wyjątkową przestrzeń montażową dla aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć. Obudowa została wykonana z wysokiej jakości metalu o grubości 1 mm, co gwarantuje sztywność konstrukcji i odporność na odkształcenia podczas montażu podtynkowego.

• Wysoka obciążalność: Prąd znamionowy In wynoszący 125A pozwala na obsługę rozbudowanych instalacji o dużym zapotrzebowaniu na moc.
• Wytrzymałość mechaniczna: Stopień ochrony IK07 zapewnia skuteczną ochronę przed uderzeniami mechanicznymi, co jest kluczowe w intensywnie użytkowanych obiektach.
• Estetyka i trwałość: Powłoka ochronna w kolorze RAL9003 (biały sygnałowy) idealnie komponuje się z nowoczesnymi wnętrzami biurowymi i mieszkalnymi.
• Uniwersalność drzwi: Możliwość montażu drzwiczek jako lewo- lub prawostronne ułatwia aranżację przestrzeni i dostęp do aparatury.
• Bezpieczeństwo: Zintegrowany zamek z kluczem chroni przed dostępem osób niepowołanych do kluczowych elementów instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa dla rozdzielnic niskiego napięcia. Znamionowe napięcie izolacji Ui na poziomie 500 V oraz pierwsza klasa izolacji potwierdzają wysoki standard bezpieczeństwa elektrycznego. Stopień ochrony IP30 definiuje przeznaczenie urządzenia do pracy wewnątrz budynków, w środowisku suchym, zapewniając ochronę przed dostępem do części niebezpiecznych narzędziami o średnicy powyżej 2,5 mm.

Zastosowanie

Rozdzielnica MP72/3/24 znajduje szerokie zastosowanie w sektorze przemysłowym, komercyjnym oraz budownictwie wielorodzinnym. Jest idealnym wyborem do:

• Głównych i piętrowych tablic rozdzielczych w budynkach biurowych.
• Systemów automatyki budynkowej wymagających dużej liczby modułów sterujących.
• Rozdziału mocy w halach produkcyjnych i magazynowych.
• Zabezpieczania obwodów w nowoczesnych apartamentowcach.

Wskazówki Montażowe

Montaż podtynkowy rozdzielnicy wymaga przygotowania wnęki o wymiarach uwzględniających gabaryty obudowy (523x665x130 mm). Dzięki stabilnemu dnu, skrzynka nie ulega skręcaniu podczas osadzania w ścianie. Rama montażowa z szynami DIN umożliwia prefabrykację aparatury poza miejscem montażu, co znacznie przyspiesza prace instalacyjne. Wejścia kablowe umieszczone zarówno na górze, jak i na dole obudowy, pozwalają na elastyczne doprowadzenie przewodów zasilających i odpływowych. Podczas podłączania należy zwrócić uwagę na zachowanie odpowiednich odstępów izolacyjnych oraz momentów dokręcania zacisków aparatury zgodnie z zaleceniami producentów osprzętu.

FAQ

• Czy rozdzielnica posiada szyny DIN w zestawie? Tak, produkt jest wyposażony w kompletny system szyn DIN oraz szyny zbiorcze ułatwiające organizację połączeń.
• Czy można zmienić kierunek otwierania drzwi? Tak, drzwiczki są uniwersalne i mogą być zamontowane tak, aby otwierały się na lewą lub prawą stronę.
• Jaki jest zakres temperatur pracy urządzenia? Rozdzielnica jest przystosowana do pracy w temperaturze otoczenia od -5°C do +40°C.
• Czy klucz do zamka jest częścią zestawu? Klucz do drzwi jest dostępny jako akcesorium, co pozwala na ujednolicenie systemów dostępu w większych obiektach.
