Rozdzielnica p/t metalowa MР108/6/18, 108 moduły 6x18, 415x1035x130, IP30, RAL9003 | MP108/6/18 Doktorvolt

Opis i Kluczowe Cechy

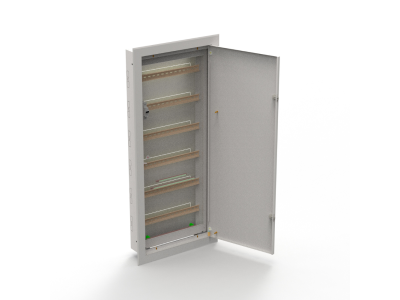

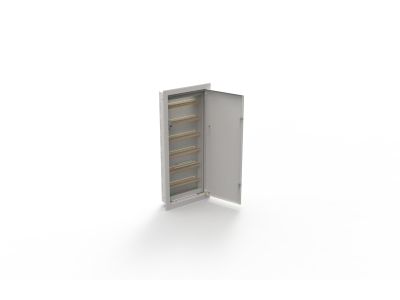

Rozdzielnica podtynkowa metalowa MP108/6/18 marki Doktorvolt to zaawansowane rozwiązanie konstrukcyjne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Obudowa charakteryzuje się pojemnością aż 108 modułów, rozmieszczonych w układzie 6 rzędów po 18 modułów na każdą szynę DIN. Wykonanie z wysokiej jakości metalu o grubości 1 mm, pokrytego powłoką ochronną w kolorze RAL9003, gwarantuje nie tylko estetyczny wygląd, ale przede wszystkim wyjątkową trwałość mechaniczną potwierdzoną stopniem ochrony IK07.

• Wysoka obciążalność: Prąd znamionowy In wynoszący 125A pozwala na obsługę rozbudowanych instalacji o dużym zapotrzebowaniu na moc.
• Bezpieczeństwo izolacji: Znamionowe napięcie izolacji Ui na poziomie 500 V zapewnia bezpieczną pracę aparatury modułowej w standardowych sieciach 230/400V.
• Uniwersalność drzwi: Konstrukcja umożliwia montaż drzwiczek jako lewo- lub prawostronne, co znacząco ułatwia aranżację przestrzeni w ciasnych ciągach komunikacyjnych.
• Solidna konstrukcja: Sztywna rama montażowa oraz dno zapobiegające skręcaniu obudowy ułatwiają precyzyjne osadzenie rozdzielnicy w otworze ściennym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskonapięciowych. Stopień ochrony IP30 zapewnia skuteczną barierę przed dostępem do części niebezpiecznych dla ciał stałych o średnicy powyżej 12 mm, co jest standardem wewnątrz budynków. Klasa izolacji I oraz odporność mechaniczna IK07 świadczą o przystosowaniu urządzenia do pracy w wymagających warunkach przemysłowych i komercyjnych, gdzie kluczowa jest ochrona przed uderzeniami zewnętrznymi.

Zastosowanie

Rozdzielnica MP108/6/18 znajduje szerokie zastosowanie w sektorze dystrybucji energii oraz automatyki budynkowej. Jest idealnym wyborem dla:

• Budownictwa wielorodzinnego: Jako główny punkt rozdziału energii w apartamentowcach.
• Obiektów biurowych i komercyjnych: Do montażu wyłączników nadprądowych, różnicowoprądowych oraz liczników energii i sterowników PLC.
• Przemysłu: W halach produkcyjnych i magazynowych jako lokalne centra sterowania i zabezpieczeń maszyn.
• Sektora usług: W placówkach medycznych i edukacyjnych, gdzie wymagana jest duża liczba modułów w jednej, estetycznej obudowie.

Wskazówki Montażowe

Montaż podtynkowy rozdzielnicy wymaga przygotowania otworu o wymiarach uwzględniających gabaryty 415x1035x130 mm. Dzięki elastycznemu podejściu do wprowadzania przewodów, wejścia kablowe zostały umieszczone zarówno na górze, jak i na dole obudowy, co pozwala na swobodne prowadzenie tras kablowych. Podczas instalacji należy zwrócić uwagę na stabilne zamocowanie dna obudowy, co zapobiega jej deformacji podczas tynkowania. Szyny DIN są fabrycznie przystosowane do szybkiego zatrzaskiwania aparatury modułowej, a dołączone szyny zbiorcze ułatwiają organizację połączeń wyrównawczych i neutralnych.

FAQ

• Czy rozdzielnica posiada zamek w zestawie? Tak, rozdzielnica wyposażona jest w drzwi z zamkiem, co ogranicza dostęp osobom niepowołanym. Klucz dostępny jest jako akcesorium.
• Jaka jest maksymalna liczba modułów w jednym rzędzie? Każdy z 6 rzędów pozwala na montaż do 18 modułów o szerokości 17,5 mm każdy.
• Czy obudowę można zamontować natynkowo? Choć konstrukcja jest zoptymalizowana pod montaż podtynkowy, producent wskazuje na możliwość wykorzystania metalowych obudów serii MP również w wariancie naściennym przy zachowaniu odpowiednich procedur montażowych.
• W jakim zakresie temperatur może pracować urządzenie? Rozdzielnica jest przystosowana do pracy w temperaturze otoczenia od -5°C do +40°C.
