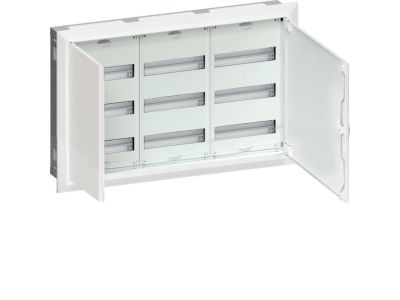

Rozdzielnica p/t kompletna FW 108M IP30 II kl | FWU33S Hager

Opis i Kluczowe Cechy

Rozdzielnica p/t FW 108M (symbol FWU33S) w klasie ochronności II to kompletne rozwiązanie do bezpiecznego rozdziału i zabezpieczenia obwodów elektrycznych w instalacjach niskiego napięcia. Stopień ochrony IP30 chroni wnętrze przed wnikaniem ciał stałych, a konstrukcja z tworzyw sztucznych zapewnia izolację przeciwporażeniową. Przeznaczona do montażu naściennego lub tablicowego w obiektach mieszkalnych, biurowych i przemysłowych.

• Kompletna konstrukcja skrzynki: Zawiera wszystkie niezbędne elementy montażowe oraz przestrzeń na aparaturę modułową – gotowa do zabudowy bez dodatkowych akcesoriów.
• Stopień ochrony IP30: Ochrona przed ciałami stałymi o średnicy powyżej 2,5 mm – odpowiednia dla suchych pomieszczeń wewnętrznych.
• II klasa ochronności: Podwójna izolacja zapewnia dodatkowe bezpieczeństwo przeciwporażeniowe – nie wymaga uziemienia przewodu ochronnego (PE).
• Uniwersalny montaż: Możliwość montażu naściennego (pionowo lub poziomo) oraz tablicowego – elastyczność dostosowania do różnych konfiguracji instalacji.
• Wymiary i pojemność: Przeznaczona do aparatury modułowej o szerokości do 108 mm, z możliwością rozbudowy o dodatkowe rzędy (w zależności od modelu).

Zgodność z Normami

Rozdzielnica spełnia wymogi norm europejskich dotyczących bezpieczeństwa niskonapięciowych instalacji elektrycznych. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami Unii Europejskiej. Spełnia wymagania normy PN-EN 61439-3 dotyczącej rozdzielnic niskonapięciowych.

Zastosowanie

Kompletna rozdzielnica FW 108M znajduje zastosowanie w instalacjach elektrycznych jako punkt rozdziału i zabezpieczenia obwodów w budynkach mieszkalnych, biurowych, handlowych oraz przemysłowych.

• Mieszkania i domy jednorodzinne – centralne rozdzielenie obwodów oświetleniowych, gniazd wtykowych i dedykowanych instalacji (np. klimatyzacja, ogrzewanie).
• Biura i lokale usługowe – zasilanie obwodów komputerowych, oświetleniowych oraz dedykowanych gniazd serwerowych.
• Małe obiekty przemysłowe – rozdział obwodów maszyn i urządzeń o niewielkim poborze mocy.
• Montaż w skrzynkach tablicowych lub naściennych w suchych pomieszczeniach.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie w chronionym obwodzie. Rozdzielnicę należy montować na płaskiej, stabilnej powierzchni, z zachowaniem przestrzeni serwisowych. Aparaturę modułową należy dobierać zgodnie z projektem instalacji, zwracając uwagę na prądy znamionowe i charakterystyki zabezpieczeń. Po zamontowaniu obudowy należy sprawdzić poprawność ułożenia przewodów i dokręcić wszystkie złącza zgodnie z wymaganiami producenta (wartości momentów podane w dokumentacji technicznej).

FAQ

• Czy rozdzielnica FW 108M wymaga uziemienia? Nie – dzięki II klasie ochronności nie jest wymagane podłączanie przewodu ochronnego (PE). Jest to rozwiązanie bezpieczne w instalacjach, gdzie uziemienie jest trudne do wykonania.
• Jaki jest maksymalny prąd znamionowy rozdzielnicy? Maksymalny prąd znamionowy nie został określony w danych produktu – należy go dobrać na podstawie obciążenia instalacji i zastosowanej aparatury modułowej.
• Czy rozdzielnica nadaje się do montażu na zewnątrz? Stopień ochrony IP30 nie zapewnia ochrony przed wilgocią. Rozdzielnica przeznaczona jest wyłącznie do suchych pomieszczeń wewnętrznych.
