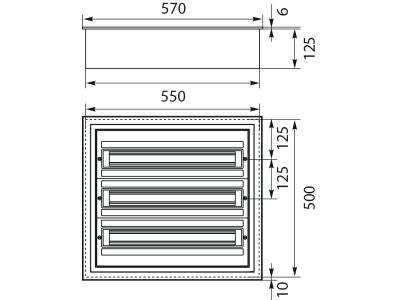

Rozdzielnica modułowa p/t DARP 72 Quiteline  3x24 drzwi aluminiowe IP54 500x570x125mm biała | 9.324 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa DARP-72 z prestiżowej serii QUITELINE to zaawansowane rozwiązanie dla profesjonalistów poszukujących niezawodności i estetyki. Urządzenie oferuje przestrzeń na 72 moduły rozmieszczone w trzech rzędach po 24 moduły każdy, co pozwala na kompleksową zabudowę aparatury zabezpieczającej i sterowniczej w jednym punkcie. Konstrukcja charakteryzuje się wysokim stopniem ochrony IP54, uzyskanym dzięki zastosowaniu precyzyjnie wylewanych uszczelek, co gwarantuje skuteczną barierę przed pyłem oraz bryzgami wody. Wykorzystanie lakierowanego aluminium do produkcji drzwi i ramek w kolorze białym (RAL 9010) zapewnia nie tylko nowoczesny wygląd, ale również wyjątkową trwałość i odporność na korozję. Wnętrze skrywa innowacyjne, wyjmowane aluminiowe szyny TH35 (tzw. euroszyny) zamontowane na specjalnych sankach, co znacząco ułatwia prefabrykację rozdzielnicy poza miejscem montażu.

• Pojemność: 72 moduły (3x24) zapewniające dużą elastyczność konfiguracji.
• Wytrzymałość mechaniczna: Odporność na uderzenia na poziomie IK07.
• Bezpieczeństwo elektryczne: II klasa ochronności oraz prąd znamionowy do 125A.
• Materiały premium: Drzwi i ramki z aluminium, wkręty ze stali nierdzewnej, podstawa z wysokiej jakości polistyrenu.
• Zarządzanie okablowaniem: Aż 29 mm wolnej przestrzeni pod szynami TH na swobodne prowadzenie przewodów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi wymogami bezpieczeństwa obowiązującymi w Unii Europejskiej. Rozdzielnica spełnia wymagania normy przedmiotowej PN-EN 62208:2011, która określa ogólne wymagania dotyczące obudów pustych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Posiadanie II klasy ochronności oznacza, że urządzenie zapewnia pełne bezpieczeństwo użytkowania poprzez zastosowanie izolacji wzmocnionej, co eliminuje konieczność uziemiania samej obudowy.

Zastosowanie

Dzięki optymalnej głębokości wynoszącej 125 mm, rozdzielnica DARP-72 idealnie wpasowuje się w standardowe grubości ścian stosowane w nowoczesnym budownictwie. Jest to rozwiązanie dedykowane do instalacji elektrycznych w budynkach mieszkalnych o wysokim standardzie, biurowcach oraz obiektach komercyjnych i przemysłowych, gdzie wymagana jest duża koncentracja aparatury modułowej przy zachowaniu estetycznego wyglądu. Wysoki stopień ochrony IP54 pozwala na montaż w miejscach o podwyższonej wilgotności lub zapyleniu, takich jak garaże podziemne czy zaplecza techniczne.

Wskazówki Montażowe

Montaż podtynkowy ułatwiają regulowane ramki, które pozwalają na idealne zlicowanie frontu rozdzielnicy z powierzchnią ściany, nawet przy nierównościach tynku. Podczas instalacji należy zwrócić uwagę na wykorzystanie 29-milimetrowej przestrzeni pod szynami TH, co pozwala na estetyczne i bezpieczne ułożenie wiązek przewodów bez ryzyka ich uszkodzenia przez aparaturę. W zestawie znajdują się izolowane szyny zbiorcze N+PE, do których dostęp jest intuicyjny i wygodny. Dla zwiększenia bezpieczeństwa w miejscach publicznych, producent przewidział możliwość doposażenia rozdzielnicy w opcjonalne zamki metalowe (indywidualne lub powtarzalne) lub zamek z tworzywa typu trójkąt.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Choć stopień ochrony IP54 zapewnia odporność na pył i zachlapania, rozdzielnica DARP-72 jest dedykowana do montażu podtynkowego wewnątrz budynków lub w miejscach zadaszonych.
• Jaki jest maksymalny prąd, jaki może obsłużyć ta rozdzielnica? Maksymalny dopuszczalny prąd znamionowy dla tego modelu wynosi 125A, co pozwala na obsługę rozbudowanych instalacji odbiorczych.
• Czy szyny TH można zdemontować do okablowania? Tak, rozdzielnica posiada wyjmowane aluminiowe szyny TH na sankach, co pozwala na wygodny montaż aparatury poza obudową i późniejsze wpięcie całego bloku do rozdzielnicy.
