Rozdzielnica modułowa p/t DARP 32S Quiteline  2x16 drzwi aluminiowe IP54 395x420x90mm biała | 9.216 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

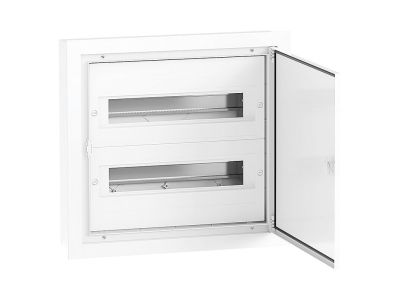

Rozdzielnica modułowa podtynkowa DARP 32S z prestiżowej serii Quiteline to zaawansowane rozwiązanie dedykowane dla profesjonalnych instalacji elektrycznych. Urządzenie charakteryzuje się dwurzędową konstrukcją (2x16), co pozwala na montaż do 32 modułów aparatury modułowej w układzie poziomym. Wykorzystanie wysokiej jakości aluminium do produkcji drzwi lakierowanych na kolor biały (RAL 9010) zapewnia nie tylko estetyczny wygląd, ale również wyjątkową odporność na uszkodzenia mechaniczne i korozję.

• Stopień ochrony IP54: Gwarantuje wysoką szczelność obudowy, chroniąc aparaturę przed wnikaniem pyłu oraz rozbryzgami wody z dowolnego kierunku, co jest kluczowe w wymagających warunkach środowiskowych.
• Przestrzeń montażowa: Konstrukcja oferuje aż 29 mm wolnej przestrzeni pod aluminiową szyną TH (euroszyną), co znacząco ułatwia prowadzenie przewodów i optymalizuje zarządzanie okablowaniem wewnątrz obudowy.

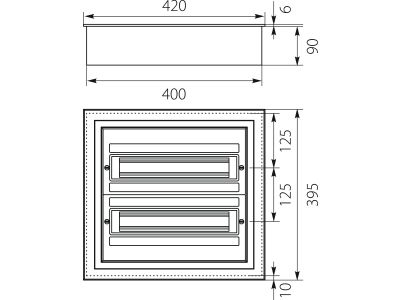

• Kompaktowe wymiary: Przy wymiarach zewnętrznych 395x420x90 mm, rozdzielnica zachowuje głębokość montażową pozwalającą na osadzenie w standardowych ścianach, oferując jednocześnie dużą pojemność modułową.
• Wyposażenie: Zestaw zawiera etykiety opisowe ułatwiające identyfikację obwodów oraz sztywne, aluminiowe szyny montażowe TH.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami elektrotechnicznymi obowiązującymi na rynku europejskim. Spełnienie wymagań bezpieczeństwa potwierdza przydatność rozdzielnicy do stosowania w budownictwie użyteczności publicznej oraz mieszkaniowej. Zastosowane materiały, w tym lakierowane aluminium, są zgodne z wytycznymi dotyczącymi trwałości komponentów instalacyjnych, a stopień ochrony IP54 został zweryfikowany pod kątem szczelności obudowy.

Zastosowanie

Rozdzielnica DARP-32S Quiteline znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest niezawodność i estetyka. Jest idealnym wyborem dla:

• Budownictwa mieszkaniowego: Jako główny punkt rozdziału energii w apartamentach i domach jednorodzinnych.
• Obiektów biurowych: Dzięki estetycznemu wykończeniu w kolorze RAL 9010 idealnie komponuje się z nowoczesnymi wnętrzami.
• Instalacji przemysłowych i komercyjnych: Tam, gdzie podwyższony stopień ochrony IP54 jest niezbędny do zabezpieczenia aparatury przed zanieczyszczeniami.
• Systemów automatyki: Duża przestrzeń pod szynami pozwala na swobodny montaż sterowników i modułów komunikacyjnych.

Wskazówki Montażowe

Montaż podtynkowy rozdzielnicy DARP 32S powinien być przeprowadzony z uwzględnieniem następujących zaleceń technicznych:

• Przygotowanie wnęki: Należy przygotować otwór o wymiarach odpowiadających kasecie podtynkowej, uwzględniając głębokość 90 mm.
• Regulacja ramki: Wykorzystanie regulowanych ramek pozwala na idealne zlicowanie frontu rozdzielnicy z powierzchnią ściany, nawet w przypadku drobnych nierówności tynku.
• Zarządzanie przewodami: Wykorzystaj 29 mm przestrzeni pod szyną TH do bezkolizyjnego prowadzenia wiązek przewodów, co zapobiega ich przegrzewaniu i ułatwia serwisowanie.
• Moment dokręcania: Podczas montażu aparatury na szynie TH należy przestrzegać momentów dokręcania zacisków określonych przez producentów aparatury modułowej.

FAQ

• Czy rozdzielnica posiada szyny N i PE w zestawie? Opis bazowy wskazuje na obecność szyn TH oraz etykiet opisowych; w celu weryfikacji pełnego wyposażenia zaciskowego prosimy o kontakt z działem technicznym.
• Czy drzwi aluminiowe można zamontować jako lewo- lub prawostronne? Konstrukcja serii Quiteline zazwyczaj pozwala na elastyczność montażu, jednak zaleca się sprawdzenie orientacji zawiasów przed ostatecznym osadzeniem kasety.
• Jaki jest dokładny kolor obudowy? Rozdzielnica jest lakierowana na kolor biały zgodnie z paletą RAL 9010, co zapewnia powtarzalność barwy i łatwe dopasowanie do osprzętu elektroinstalacyjnego.
