Rozdzielnica modułowa p/t DARP120 Quiteline  5x24 drzwi aluminiowe IP54 750x570x125mm biała | 9.524 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

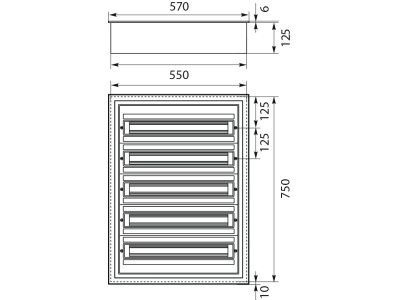

Rozdzielnica modułowa podtynkowa DARP120 z prestiżowej serii Quiteline to zaawansowane rozwiązanie dla profesjonalistów poszukujących kompromisu między dużą pojemnością a estetyką wykonania. Urządzenie oferuje miejsce na aż 120 modułów, rozmieszczonych w 5 rzędach po 24 moduły każdy, co pozwala na budowę rozbudowanych systemów zabezpieczeń i automatyki w jednej obudowie. Konstrukcja o wymiarach 750x570x125 mm charakteryzuje się optymalną głębokością montażową, wynoszącą zaledwie 125 mm, co ułatwia osadzenie w standardowych ścianach budynków mieszkalnych i komercyjnych.

• Wysoka odporność środowiskowa: Stopień ochrony IP54 gwarantuje skuteczną barierę przed pyłem oraz bryzgami wody, co jest kluczowe w wymagających warunkach instalacyjnych.
• Solidna konstrukcja: Drzwi oraz ramka zostały wykonane z lakierowanego aluminium w kolorze białym (RAL 9010), a wkręty montażowe ze stali nierdzewnej, co zapewnia długowieczność i odporność na korozję.
• Innowacyjny system montażowy: Wyjmowane aluminiowe szyny TH35 (euroszyny) osadzone na specjalnych sankach umożliwiają prefabrykację aparatury poza rozdzielnicą.
• Zarządzanie okablowaniem: Pod szynami montażowymi przewidziano aż 29 mm wolnej przestrzeni, co pozwala na swobodne i uporządkowane prowadzenie przewodów o dużych przekrojach.
• Bezpieczeństwo elektryczne: Produkt posiada II klasę ochronności oraz jest przystosowany do pracy z prądem znamionowym o maksymalnym natężeniu 125A.

Zgodność z Normami

Rozdzielnica DARP120 Quiteline została zaprojektowana i wykonana zgodnie z rygorystycznymi standardami bezpieczeństwa. Spełnia wymagania normy PN-EN 62208:2011, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Dodatkowo, urządzenie charakteryzuje się odpornością na uderzenia mechaniczne na poziomie IK07, co potwierdza jego trwałość w codziennej eksploatacji. Zastosowanie wylewanych uszczelek oraz wysokiej jakości polistyrenu w podstawie i maskownicach gwarantuje utrzymanie deklarowanych parametrów izolacyjnych przez cały okres użytkowania.

Zastosowanie

Dzięki swojej uniwersalności i wysokiemu stopniu ochrony IP54, rozdzielnica DARP120 znajduje szerokie zastosowanie w różnych sektorach budownictwa:

• Budownictwo mieszkaniowe: Idealna jako główny punkt rozdziału energii w domach jednorodzinnych i apartamentowcach o rozbudowanej inteligentnej instalacji.
• Obiekty komercyjne: Doskonale sprawdza się w biurowcach, hotelach i lokalach usługowych, gdzie estetyka (lakierowane aluminium RAL 9010) musi iść w parze z funkcjonalnością.
• Przemysł lekki: Może być stosowana w halach produkcyjnych i warsztatach, gdzie występuje podwyższone zapylenie lub wilgotność, wymagające ochrony aparatury modułowej.

Wskazówki Montażowe

Montaż podtynkowy rozdzielnicy DARP120 został zoptymalizowany pod kątem wygody instalatora. Regulowane ramki pozwalają na precyzyjne dopasowanie czoła rozdzielnicy do płaszczyzny ściany, nawet przy nierównościach tynku. Podczas instalacji należy zwrócić uwagę na:

• Przestrzeń roboczą: Wykorzystanie 29 mm prześwitu pod szynami TH35 znacząco ułatwia układanie wiązek kablowych i zapobiega ich uszkodzeniu podczas montażu maskownic.
• Dostęp do szyn N+PE: Izolowane szyny zbiorcze N oraz PE są umieszczone w sposób zapewniający łatwy dostęp dla wkrętaków i kluczy dynamometrycznych, co przyspiesza proces łączenia obwodów.
• Personalizację zabezpieczeń: W zestawie znajdują się karty do opisów obwodów, co pozwala na czytelne oznakowanie instalacji zgodnie z wymogami odbiorczymi.

FAQ

• Czy rozdzielnica posiada zamek w zestawie? Standardowo rozdzielnica wyposażona jest w system zamykania bez klucza, jednak producent przewidział możliwość doposażenia jej w opcjonalne zamki metalowe (indywidualne lub powtarzalne) oraz zamek z tworzywa typu trójkąt.
• Jaki jest maksymalny prąd, jaki może płynąć przez rozdzielnicę? Maksymalny dopuszczalny prąd znamionowy dla tego modelu wynosi 125A, co pozwala na obsługę bardzo rozbudowanych instalacji odbiorczych.
• Z czego wykonane są maskownice aparatury? Maskownice oraz podstawa rozdzielnicy wykonane są z wysokiej jakości polistyrenu, który zapewnia doskonałe właściwości dielektryczne i mechaniczną stabilność.
