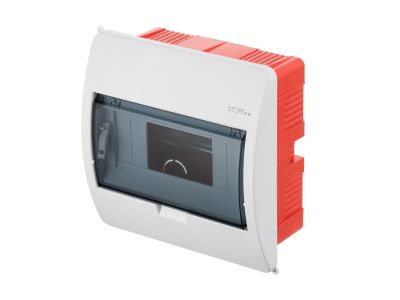

Rozdzielnica p/t 1/8 (N+PE) IP40 drzwi transparentne dymne 195x195x90mm, Elegant | 2412-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica podtynkowa z serii Elegant, model 2412-01, to profesjonalne rozwiązanie od renomowanego producenta Elektro-Plast Nasielsk, zaprojektowane z myślą o nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się napięciem znamionowym wynoszącym 400V, co pozwala na bezpieczną dystrybucję energii w standardowych sieciach niskiego napięcia. Konstrukcja jednorzędowa mieści do 8 modułów, zapewniając optymalną przestrzeń dla aparatury modułowej. Obudowa wykonana z wysokiej jakości tworzywa ABS w kolorze RAL 9003 gwarantuje trwałość i estetykę, a transparentne drzwi dymne umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania rozdzielnicy.

• Stopień ochrony IP40: Zapewnia skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest kluczowe w warunkach domowych i biurowych.
• II klasa ochrony: Gwarantuje wysoki poziom bezpieczeństwa użytkowania poprzez zastosowanie izolacji wzmocnionej.
• Odporność mechaniczna IK05: Chroni obudowę przed uderzeniami o energii do 0,7 J.
• Zaciski N/PE: Fabryczne wyposażenie w listwy zaciskowe śrubowe ułatwia szybki i poprawny montaż przewodów neutralnych i ochronnych.
• Uniwersalność: Możliwość montażu drzwi po prawej lub lewej stronie oraz opcja instalacji zamka na klucz zwiększają funkcjonalność produktu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Wykorzystanie materiału ABS o wysokiej odporności termicznej pozwala na pracę w szerokim zakresie temperatur od -20°C do +70°C. Rozdzielnica spełnia wymagania dotyczące izolacji elektrycznej oraz posiada konstrukcję umożliwiającą plombowanie, co jest niezbędne w przypadku instalacji wymagających zabezpieczenia przed niepowołanym dostępem.

Zastosowanie

Rozdzielnica Elegant 1/8 znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Dzięki kompaktowym wymiarom 195x195x90 mm idealnie nadaje się do montażu w ścianach murowanych i gipsowo-kartonowych jako punkt rozdziału energii w mieszkaniach, biurach czy pomieszczeniach gospodarczych. Estetyczny wygląd i kolorystyka RAL 9003 sprawiają, że urządzenie dyskretnie komponuje się z nowoczesnymi wnętrzami. Możliwość łączenia rozdzielnic w pionie i poziomie pozwala na tworzenie rozbudowanych systemów rozdzielczych dostosowanych do indywidualnych potrzeb inwestycji.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania otworu o wymiarach uwzględniających kołnierz obudowy. Podczas instalacji należy zwrócić uwagę na odpowiednie osadzenie szyny DIN, która znajduje się na wyposażeniu, aby zapewnić stabilne mocowanie wyłączników nadmiarowoprądowych i różnicowoprądowych. Przewidziane pola do opisywania aparatów ułatwiają późniejszą identyfikację obwodów przez użytkownika końcowego. W przypadku montażu w miejscach publicznych, zaleca się doposażenie rozdzielnicy w opcjonalny zamek na kluczyk w celu ograniczenia dostępu osobom nieuprawnionym.

FAQ

• Czy rozdzielnica posiada szynę TH-35 w zestawie? Tak, każda rozdzielnica z serii Elegant jest standardowo wyposażona w szynę DIN (TH-35) do montażu aparatury modułowej.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Tak, konstrukcja obudowy pozwala na uniwersalny montaż drzwi zarówno z prawej, jak i z lewej strony.
• Jakie są wymiary zewnętrzne produktu? Rozdzielnica ma wymiary 195 mm szerokości, 195 mm wysokości oraz 90 mm głębokości całkowitej.
• Czy w rozdzielnicy zmieszczą się listwy zaciskowe? Tak, produkt jest fabrycznie wyposażony w zaciski śrubowe N oraz PE, co znacząco przyspiesza prace instalacyjne.
