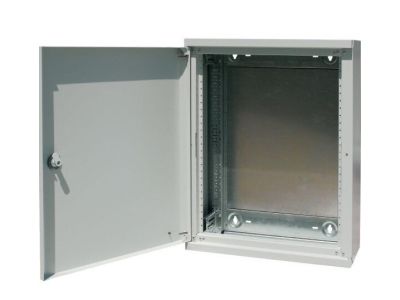

Rozdzielnica natynkowa IP 30, bez wypos., BP-O-800/12-MSW | 149159 Eaton

Alternatywny kod produktu: BP-O-800/12-MSW

Opis i Kluczowe Cechy

Rozdzielnica natynkowa EATON z serii BP-O-800/12-MSW o numerze katalogowym 149159 to zaawansowane rozwiązanie dedykowane dla profesjonalnych systemów rozdziału energii. Produkt charakteryzuje się solidną konstrukcją o szerokości 800 mm oraz wysokości zewnętrznej wynoszącej 1260 mm, co zapewnia optymalną przestrzeń montażową dla aparatury modułowej i sterowniczej. Obudowa została wykonana w kolorze szarym (RAL 7035) i oferuje stopień ochrony IP30, co czyni ją idealnym wyborem do suchych pomieszczeń technicznych i serwisowych.

• Konstrukcja MSW: Zastosowanie systemu montażowego MSW pozwala na elastyczną konfigurację wnętrza, a fabrycznie zainstalowany element zatrzaskowy BPZ-SNAP-MSW-CTS znacząco przyspiesza prace instalacyjne.
• Zarządzanie okablowaniem: Rozdzielnica posiada dedykowane górne wejście kablowe z kołnierzem przelotowym oraz zaślepiające panele dolne, co ułatwia estetyczne i bezpieczne wprowadzenie przewodów.
• Bezpieczeństwo: Metalowe pokrywy są uziemione, co podnosi standard bezpieczeństwa użytkowania, a zamek krzywkowy chroni przed dostępem osób niepowołanych.
• Modułowość: Wielowarstwowa budowa (rama podstawy, szyny DIN, obudowa) umożliwia łatwy dostęp do komponentów na każdym etapie montażu i konserwacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic niskiego napięcia. Stopień ochrony IP30 gwarantuje zabezpieczenie przed dostępem do części niebezpiecznych narzędziem oraz ochronę przed ciałami obcymi o średnicy powyżej 12,5 mm. Wykorzystanie uziemionych pokryw metalowych wpisuje się w wymogi ochrony przeciwporażeniowej, zapewniając ciągłość obwodu ochronnego obudowy.

Zastosowanie

Rozdzielnica BP-O-800/12-MSW znajduje szerokie zastosowanie w budownictwie komercyjnym oraz przemysłowym. Jest to idealne rozwiązanie dla:

• Głównych i podrzędnych punktów rozdziału energii w biurowcach.
• Pomieszczeń serwisowych i technicznych, gdzie wymagana jest duża przestrzeń na okablowanie.
• Systemów automatyki budynkowej, dzięki możliwości grupowania obudów i zmiennej konfiguracji wyposażenia wewnętrznego.
• Modernizacji istniejących instalacji, gdzie kluczowa jest możliwość wyboru kierunku otwierania drzwi (lewo/prawo).

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel. Dzięki całkowitemu zmontowaniu fabrycznemu, instalator otrzymuje gotowy korpus, co redukuje czas pracy na obiekcie. Kluczowe aspekty montażu:

• Konfiguracja drzwi: Konstrukcja umożliwia montaż drzwi jako prawostronne lub lewostronne, co pozwala na dopasowanie do ergonomii pomieszczenia.
• System MSW: Wykorzystanie ramy montażowej MSW pozwala na prefabrykację aparatury poza obudową, a następnie szybki montaż w ramie podstawy.
• Prowadzenie przewodów: Należy wykorzystać dużą przestrzeń boczną oraz górne wejścia kablowe, aby zachować odpowiednie promienie gięcia przewodów i przejrzystość instalacji.

FAQ

• Czy rozdzielnica zawiera szyny DIN w zestawie? Konstrukcja oparta jest na ramie podstawy przygotowanej pod szyny DIN w systemie MSW, co pozwala na ich dowolną konfigurację zależnie od potrzeb projektu.
• Jaki jest stopień ochrony tej obudowy? Obudowa posiada stopień ochrony IP30, co oznacza, że jest przeznaczona do montażu wewnątrz budynków w miejscach nienarażonych na bezpośrednie działanie wilgoci.
• Czy można łączyć kilka rozdzielnic ze sobą? Tak, konstrukcja BP-O-800/12-MSW umożliwia grupowanie, co pozwala na tworzenie rozbudowanych zestawów rozdzielczych.
