Rozdzielnica n/t SRn-54 (3x18) cała (N+PE) IP40 610x420x110mm, drzwi transparentne | 1.54 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

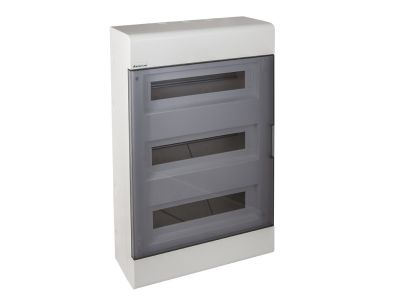

Rozdzielnica natynkowa SRn-54 (3x18) od renomowanego producenta Elektro-Plast to profesjonalne rozwiązanie przeznaczone do rozdziału energii elektrycznej w instalacjach domowych oraz komercyjnych. Obudowa o wymiarach 610x420x110 mm została wykonana z wysokiej jakości tworzywa sztucznego, co gwarantuje trwałość i odporność na uszkodzenia mechaniczne. Konstrukcja typu skrzynkowego zapewnia pełne zamknięcie aparatury, a transparentne drzwi pozwalają na bieżącą kontrolę stanu modułów bez konieczności otwierania obudowy.

• Pojemność modułowa: Trzy rzędy po 18 modułów każdy dają łącznie 54 miejsca na aparaturę modułową, co pozwala na budowę rozbudowanych układów sterowania i zabezpieczeń.
• Listwy zaciskowe N+PE: Fabryczne wyposażenie w szyny zaciskowe dla przewodów neutralnych i ochronnych znacząco przyspiesza proces okablowania i podnosi standard bezpieczeństwa.
• Wspornik TH 35/7,5: Zastosowanie standardowej szyny DIN (Euroszyna) umożliwia błyskawiczny montaż wyłączników nadmiarowo-prądowych, różnicowoprądowych oraz innych aparatów elektrycznych.
• Możliwość plombowania: Konstrukcja przystosowana do założenia plomb zabezpieczających przed nieautoryzowanym dostępem osób trzecich.
• Przetłoczenia w obudowie: Specjalnie zaprojektowane osłabienia w bocznych ściankach ułatwiają precyzyjne wprowadzenie rurek instalacyjnych lub przewodów bezpośrednio do wnętrza rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Stopień ochrony IP40 definiuje odporność na ciała stałe o średnicy powyżej 1 mm, co czyni rozdzielnicę idealnym wyborem do montażu wewnątrz budynków. Zgodnie z wytycznymi, obudowa powinna być montowana na ścianach trudnopalnych, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji. Każdy egzemplarz posiada etykiety opisowe ułatwiające identyfikację obwodów zgodnie z wymogami dokumentacji technicznej.

Zastosowanie

Rozdzielnica SRn-54 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz w obiektach użyteczności publicznej. Dzięki dużej pojemności (54 moduły) jest doskonałym wyborem dla:

• Głównych tablic rozdzielczych w domach jednorodzinnych i mieszkaniach o dużym metrażu.
• Systemów automatyki budynkowej, gdzie wymagana jest przestrzeń na sterowniki i przekaźniki.
• Instalacji biurowych, gdzie konieczne jest wydzielenie wielu obwodów gniazd wtykowych i oświetleniowych.
• Warsztatów i małych zakładów produkcyjnych jako punkt rozdziału energii dla maszyn i urządzeń.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie otworów: Wykorzystaj fabryczne przetłoczenia, aby zachować estetykę i szczelność obudowy przy wprowadzaniu przewodów.
• Mocowanie do podłoża: Użyj kołków rozporowych odpowiednich do rodzaju ściany (pamiętając o wymogu trudnopalności podłoża).
• Organizacja przewodów: Dzięki głębokości 110 mm, wewnątrz obudowy pozostaje wystarczająco dużo miejsca na swobodne ułożenie wiązek kablowych pod szynami TH 35.
• Moment dokręcania: Podczas montażu aparatury na szynie DIN oraz podłączania przewodów do listew N+PE, należy stosować się do momentów dokręcania zalecanych przez producentów osprzętu.

FAQ

1. Czy rozdzielnica nadaje się do montażu na zewnątrz?
Nie, model SRn-54 posiada stopień ochrony IP40 i jest przystosowany wyłącznie do użytkowania wewnątrz pomieszczeń, w miejscach nienarażonych na bezpośrednie działanie wilgoci i pyłu.

2. Czy w zestawie znajdują się szyny N i PE?
Tak, rozdzielnica jest fabrycznie wyposażona w listwy zaciskowe N+PE, co eliminuje konieczność ich osobnego dokupowania.

3. Jakie są dokładne wymiary obudowy?

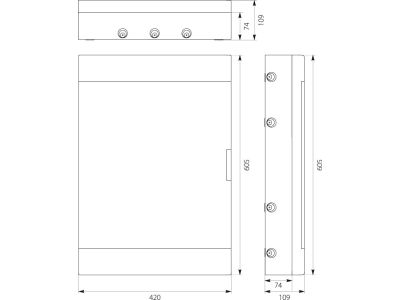

Wymiary zewnętrzne to 610 mm wysokości, 420 mm szerokości oraz 110 mm głębokości, co zapewnia optymalny balans między pojemnością a zajmowanym miejscem na ścianie.
