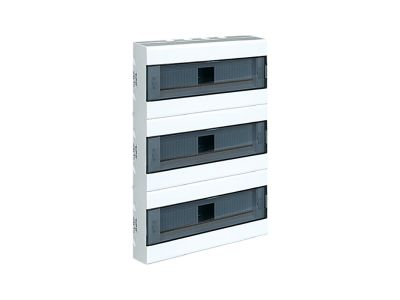

Rozdzielnica n/t SRn-3x18 (54) (N+PE) IP40 594x402x95mm, drzwi dzielone transparentne | 1.9 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Rozdzielnica natynkowa SRn-3x18 (54) marki Elektro-Plast to profesjonalne rozwiązanie przeznaczone do dystrybucji energii elektrycznej wewnątrz budynków. Wykonana z wysokiej jakości tworzywa sztucznego, charakteryzuje się solidną obudową o konstrukcji zamkniętej skrzynkowej, co gwarantuje bezpieczeństwo i trwałość instalacji. Urządzenie oferuje przestrzeń montażową na 54 moduły, rozmieszczone w trzech rzędach po 18 modułów każdy, co pozwala na budowę rozbudowanych układów sterowania i zabezpieczeń.

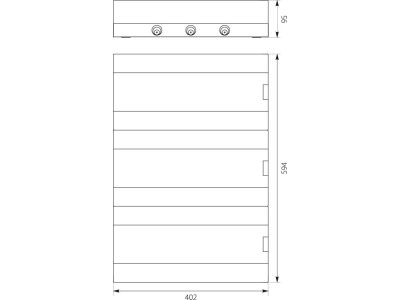

• Wymiary gabarytowe: Szerokość 402 mm, wysokość 594 mm oraz głębokość 95 mm zapewniają optymalną przestrzeń dla aparatury modułowej.
• Stopień ochrony IP40: Skutecznie chroni wnętrze przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem w suchych pomieszczeniach mieszkalnych i biurowych.
• Drzwi dzielone transparentne: Umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania obudowy, co podnosi komfort eksploatacji.
• Listwy zaciskowe N+PE: Fabryczne wyposażenie w szyny zaciskowe neutralne i ochronne znacząco przyspiesza proces okablowania.
• Przetłoczenia w obudowie: Specjalnie przygotowane miejsca w bocznych ściankach ułatwiają precyzyjne wprowadzenie przewodów oraz rurek instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroinstalacyjnej. Konstrukcja umożliwia plombowanie obudowy, co jest kluczowe w przypadku konieczności zabezpieczenia dostępu do aparatury przed osobami niepowołanymi. Zgodnie z wytycznymi, rozdzielnica powinna być montowana na ścianach o właściwościach trudnopalnych, co minimalizuje ryzyko rozprzestrzeniania się ognia w sytuacjach awaryjnych.

Zastosowanie

Rozdzielnica SRn-3x18 znajduje szerokie zastosowanie w budownictwie wielorodzinnym, obiektach biurowych oraz w sektorze przemysłowym jako lokalny punkt rozdziału energii. Dzięki szynie montażowej TH 35/7,5 (Euroszyna), jest w pełni kompatybilna z nowoczesną aparaturą modułową, taką jak:

• Wyłączniki nadmiarowo-prądowe (MCB) chroniące obwody przed przeciążeniami.
• Wyłączniki różnicowo-prądowe (RCCB) zapewniające ochronę przeciwporażeniową.
• Ograniczniki przepięć chroniące czułą elektronikę.
• Aparatura sterownicza, w tym styczniki, przekaźniki czasowe oraz lampki sygnalizacyjne.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie otworów: Wykorzystaj fabryczne przetłoczenia, aby zachować estetykę i szczelność obudowy przy wprowadzaniu peszli.
• Mocowanie szyny TH 35: Upewnij się, że wsporniki są stabilnie osadzone, co zapobiegnie przesuwaniu się aparatów podczas dokręcania przewodów.
• Etykietowanie: Wykorzystaj dołączone etykiety opisowe do czytelnego oznaczenia każdego obwodu, co jest niezbędne dla późniejszej konserwacji i diagnostyki.
• Moment dokręcania: Przy podłączaniu przewodów do listew N+PE oraz aparatury, stosuj odpowiedni moment dokręcania zgodny ze specyfikacją producenta osprzętu.

FAQ

1. Czy rozdzielnica nadaje się do montażu na zewnątrz?
Nie, model SRn-3x18 posiada stopień ochrony IP40 i jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.

2. Czy w zestawie znajdują się szyny montażowe?
Tak, rozdzielnica jest wyposażona w metalowe wsporniki TH 35/7,5 (Euroszyna) umożliwiające montaż standardowej aparatury modułowej.

3. Czy obudowę można zaplombować?
Tak, konstrukcja obudowy jest przystosowana do założenia plomb, co pozwala na zabezpieczenie instalacji przed ingerencją osób trzecich.
