Rozdzielnica n/t siłowa RS 4-MOD 2x2P+Z, 3P+N+Z 16A, 3P+N+Z 32A IP44 RAL7035 szary | 6213-00 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

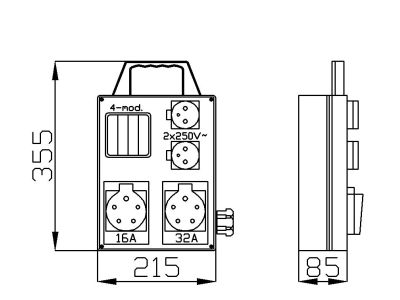

Rozdzielnica natynkowa siłowa RS 4-MOD (symbol 6213-00) to kompaktowa obudowa do zabudowy aparatury modułowej, przeznaczona do zasilania obwodów siłowych w instalacjach przemysłowych i budynkowych. Wyposażona w dławicę wejściową PG21, zapewnia łatwe wprowadzenie przewodów. Stopień ochrony IP44 gwarantuje odporność na bryzgi wodne i dostęp ciał stałych o średnicy powyżej 1 mm, co czyni ją odpowiednią do stosowania w pomieszczeniach wilgotnych oraz na zewnątrz pod zadaszeniem. Napięcie znamionowe 400 V umożliwia pracę w sieciach trójfazowych. Wymiary 215x355x85 mm oraz miejsce na 4 moduły pozwalają na elastyczne skonfigurowanie zabezpieczeń.

• Stopień ochrony IP44: Ochrona przed bryzgami wody i ciałami stałymi – idealna do montażu w strefach wilgotnych, na halach produkcyjnych lub w zadaszonych miejscach zewnętrznych.
• Napięcie znamionowe 400 V: Przystosowana do sieci trójfazowych, umożliwia zasilanie urządzeń siłowych o napięciu międzyfazowym 400 V.
• Miejsce na 4 moduły: Umożliwia zainstalowanie wyłączników, styczników lub innych elementów aparatury modułowej w standardowej szerokości modułu 18 mm.
• Wejście dławicą PG21: Ułatwia wprowadzenie przewodów o odpowiednim przekroju, zapewniając szczelność połączenia.
• Obudowa natynkowa RAL7035 (szary): Estetyczny wygląd pasujący do większości rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Rozdzielnica spełnia wymagania normy PN-EN 61439-3:2012, dotyczącej rozdzielnic sterowniczych i łączeniowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Rozdzielnica RS 4-MOD znajduje zastosowanie w instalacjach siłowych i sterowniczych, gdzie wymagana jest kompaktowa obudowa z podwyższoną szczelnością. Sprawdza się zarówno w budynkach mieszkalnych, jak i w lekkim przemyśle.

• Zasilanie obwodów siłowych maszyn i urządzeń (pompy, wentylatory, sprężarki).
• Tworzenie punktów rozdzielczych w warsztatach, halach produkcyjnych i garażach.
• Montaż w pomieszczeniach wilgotnych (pralnie, suszarnie) oraz pod zadaszeniami na zewnątrz budynków.
• Instalacja jako rozdzielnica miejscowa w systemach automatyki budynkowej (sterowanie oświetleniem, ogrzewaniem).

Wskazówki Montażowe

Montaż rozdzielnicy musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Obudowę mocuje się do ściany za pomocą kołków i wkrętów (nie są dołączone) przez otwory montażowe w dnie rozdzielnicy. Przewody wprowadza się przez dławicę PG21, a ich przekrój należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Dokręcanie śrub zacisków aparatury wewnątrz rozdzielnicy należy wykonać z momentem zalecanym przez producenta danego urządzenia.

FAQ

• Jaki stopień ochrony ma ta rozdzielnica? Rozdzielnica posiada stopień ochrony IP44, co oznacza ochronę przed bryzgami wody ze wszystkich kierunków oraz przed wnikaniem ciał stałych o średnicy powyżej 1 mm.
• Czy rozdzielnica jest zgodna z normami? Tak, spełnia wymagania normy PN-EN 61439-3:2012 i posiada oznaczenie CE.
• Jakie jest maksymalne napięcie pracy? Napięcie znamionowe wynosi 400 V, przeznaczone do sieci trójfazowych. Nie należy przekraczać tej wartości.
