Rozdzielnica n/t RN 4/72 (obudowy łączone 2x36mod) (N+PE) IP40 drzwi transparentne, Ep-Lux Plus | 1914-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

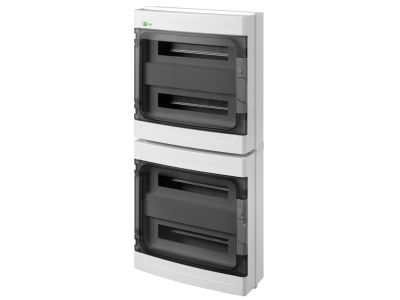

Rozdzielnica natynkowa RN 4/72 (symbol 1914-01) marki Ep-Lux Plus to obudowa modułowa o łącznej pojemności 72 modułów (2 obudowy po 36 modułów), przeznaczona do instalacji w budynkach mieszkalnych i komercyjnych. Stopień ochrony IP40 chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 1 mm, a drzwi transparentne umożliwiają szybki odczyt wskaźników i kontrolę stanu aparatury bez otwierania. Klasa izolacji II oraz wbudowane listwy PE+N zwiększają bezpieczeństwo i ułatwiają rozdział obwodów.

• Pojemność 72 modułów (2x36 mod.): zapewnia elastyczne rozmieszczenie aparatury modułowej nawet w rozbudowanych instalacjach – wyłączniki nadprądowe, różnicowoprądowe, styczniki i osprzęt sterowniczy mieszczą się bez konieczności stosowania dodatkowych rozdzielnic.
• Stopień ochrony IP40: skutecznie zabezpiecza wnętrze przed pyłem i ciałami stałymi, co pozwala na stosowanie w suchych pomieszczeniach wewnętrznych bez ryzyka awarii styków czy uszkodzenia izolacji.
• Drzwi transparentne: umożliwiają wizualną kontrolę świecących diod LED, położenia styków czy wskazań liczników bez naruszania obudowy – oszczędność czasu podczas przeglądów i diagnostyki.
• Klasa izolacji II (bez przyłącza ochronnego): konstrukcja z tworzywa sztucznego w kolorze RAL 9003 odpowiada wymogom bezpieczeństwa – nie wymaga uziemiań, co upraszcza montaż w obiektach bez instalacji PE.
• Odporność na uderzenia IK05: wytrzymuje mechaniczne obciążenia do 0,5 J (np. przypadkowe uderzenie narzędziem), co zwiększa trwałość w miejscach narażonych na kontakt.

Zgodność z Normami

Rozdzielnica została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa dla obudów modułowych. Posiada certyfikat CE, a klasa izolacji II oraz podane parametry klimatyczne (-20°C do +70°C) potwierdzają przydatność do pracy w typowych warunkach wewnętrznych. W danych producenta nie wskazano konkretnych numerów norm – zalecamy montaż zgodnie z zasadami sztuki elektrycznej i wytycznymi w dokumentacji dołączonej do produktu.

Zastosowanie

Rozdzielnica RN 4/72 sprawdza się wszędzie tam, gdzie potrzebna jest centralna obudowa do montażu aparatury modułowej w natynkowym wykonaniu. Dzięki transparentnym drzwiom szczególnie docenisz ją w miejscach wymagających częstej kontroli wizualnej.

• Rozdział obwodów w domach jednorodzinnych i lokalach usługowych – do 72 modułów pozwala objąć całą instalację (oświetlenie, gniazda, siłę) w jednym punkcie.
• Automatyka budynkowa – miejsce na styczniki, przekaźniki, regulatory oświetlenia i moduły komunikacyjne (np. KNX/EIB) w obudowie o dużej pojemności.
• Sterowanie odbiornikami i sygnalizacja – możliwość montażu przycisków, przełączników, sygnalizatorów i wyświetlaczy w drzwiach transparentnych bez konieczności wiercenia otworów.
• Instalacje tymczasowe i warsztatowe – dzięki klasie izolacji II i odporności IK05 nadaje się do wilgotniejszych pomieszczeń (np. piwnice, garaże) pod warunkiem zachowania IP40.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Obudowę należy trwale przymocować do ściany za pomocą dostarczonych uchwytów (zgodnie z instrukcją producenta). Wewnątrz znajdują się szyny TH35 do osadzania aparatury modułowej – przed zamknięciem drzwi upewnij się, że zaciski przewodów są dokręcone zalecanym momentem (wartość podana w dokumentacji producenta). Przekrój przewodów dobierz do prądu obciążenia (maksymalnie 63 A dla listew PE+N). Pamiętaj o pozostawieniu przestrzeni serwisowej przed rozdzielnicą.

FAQ

• Czy rozdzielnica ma fabrycznie zamontowane listwy N i PE? Tak, w standardowym wyposażeniu znajdują się listwy N+PE, co przyspiesza podłączanie obwodów i zapewnia bezpieczne rozdzielenie przewodów neutralnych i ochronnych.
• Jaka jest odporność mechaniczna obudowy? Deklarowana odporność na uderzenia to IK05 (0,5 J) – wytrzymuje typowe udary przypadkowe, ale nie jest przystosowana do celowych uderzeń ciężkimi narzędziami.
• Czy drzwi transparentne można zastąpić wersją z zamkiem kluczykowym? Producent przewiduje opcję zamka na kluczyk, ale nie jest on montowany fabrycznie. Możesz go dobrać i zamontować zgodnie z instrukcją – drzwi przystosowane są do tego rozwiązania.
