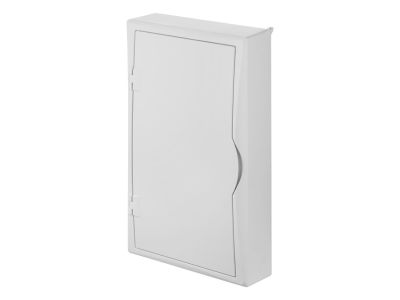

Rozdzielnica n/t RN 3x12mm multimedialna, IP40, drzwi białe, Economic Box | 2506-20 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

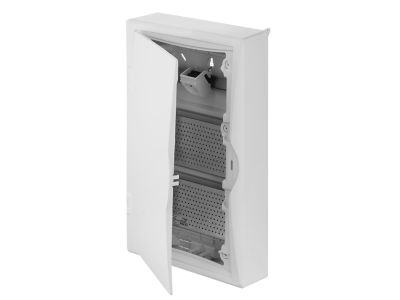

Rozdzielnica natynkowa Economic Box (symbol 2506-20) w wersji multimedialnej z białymi drzwiami (RAL 9003) to rozwiązanie dla nowoczesnych instalacji elektrycznych i teleinformatycznych. Oferuje 3 rzędy po 12 modułów (łącznie 36 modułów), napięcie znamionowe 400 V, stopień ochrony IP40, odporność na uderzenia IK05 oraz II klasę ochrony. Materiał obudowy to polistyren (PS), a zakres temperatur pracy wynosi od -20°C do +70°C. Wersja multimedialna zawiera płytę montażową, co ułatwia instalację urządzeń takich jak routery, switche czy panele krosowe.

• 36 modułów (3×12): Duża pojemność umożliwia zabudowę aparatury modułowej oraz komponentów multimedialnych w jednej rozdzielnicy, oszczędzając miejsce i ułatwiając zarządzanie instalacją.
• Stopień ochrony IP40: Skutecznie chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, zapewniając bezpieczną pracę wewnątrz pomieszczeń.
• Odporność na uderzenia IK05: Wytrzymałość mechaniczna obudowy zwiększa odporność na przypadkowe uderzenia podczas montażu i eksploatacji.
• II klasa ochrony: Podwójna izolacja eliminuje konieczność stosowania przewodu ochronnego, co zwiększa bezpieczeństwo użytkowania i upraszcza instalację.
• Zaciski śrubowe N/PE oraz szyny DIN w komplecie: Ułatwiają szybkie i solidne przyłączenie przewodów neutralnych i ochronnych oraz montaż aparatury modułowej bez dodatkowych akcesoriów.

Zgodność z Normami

Rozdzielnica Economic Box 2506-20 jest zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych. II klasa ochronności oraz parametry mechaniczne i elektryczne odpowiadają wymaganiom stawianym sprzętowi instalacyjnemu w budynkach.

Zastosowanie

Rozdzielnica natynkowa multimedialna sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne łączenie obwodów elektrycznych z infrastrukturą teleinformatyczną. Idealna do:

• Budynków mieszkalnych i biurowych – jako główna rozdzielnica lub podrozdzielnica piętrowa.
• Instalacji multimedialnych – umożliwia montaż routerów, przełączników sieciowych, paneli krosowych i gniazd RJ45 na płycie montażowej.
• Małych firm i lokali usługowych – zapewnia elastyczną konfigurację zabezpieczeń nadprądowych, styczników i sterowników.
• Modernizacji istniejących systemów – wersja natynkowa nie wymaga kucia ścian, co przyspiesza prace remontowe.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Rozdzielnicę mocować na ścianie za pomocą kołków i śrub (dostosowanych do podłoża) w sposób uniemożliwiający przesunięcie. Aparaturę modułową montować na szynach DIN TH35 dołączonych do zestawu. Zaciski śrubowe N/PE dokręcać zalecanym momentem obrotowym zgodnym z dokumentacją producenta (szczegóły w instrukcji montażu). Przekrój przewodów dobrać do obciążenia prądowego zgodnie z normami. Po zakończeniu instalacji sprawdzić ciągłość przewodu ochronnego i poprawność działania wszystkich obwodów.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz budynków? Nie, stopień ochrony IP40 nie zapewnia ochrony przed wilgocią ani wodą; przeznaczona jest wyłącznie do użytku wewnętrznego.
• Czy wersja multimedialna różni się wyposażeniem od zwykłej elektrycznej? Tak, wersja multimedialna zawiera płytę montażową (zamiast szyn DIN dla części teleinformatycznej), która umożliwia łatwy montaż urządzeń sieciowych i multimedialnych.
• Ile miejsca na aparaturę modułową oferuje rozdzielnica? Posiada 3 rzędy po 12 modułów, co daje łączną pojemność 36 modułów (moduł 18 mm). W górnych rzędach można instalować aparaturę elektryczną, a w pozostałych – elementy multimedialne z wykorzystaniem płyty montażowej.
