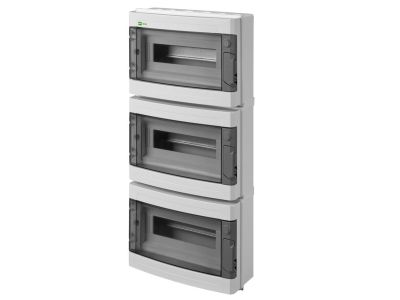

Rozdzielnica n/t RN 3/36 (obudowy łączone 3x12mod) (N+PE) IP55 drzwi transparentne, Ep-Lux Plus | 1958-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa RN 3/36 (symbol 1958-01) marki Ep-Lux Plus to hermetyczna obudowa o stopniu ochrony IP55, zaprojektowana do montażu w warunkach zwiększonej wilgotności i zapylenia. Wykonana z ABS o odporności na uderzenia IK08, wyposażona w przezroczyste drzwi umożliwiające wizualną kontrolę aparatury. Pojemność 3 rzędy po 12 modułów (łącznie 36 miejsc) z możliwością rozszerzenia do 13 modułów w rzędzie. Napięcie znamionowe 400 V. W komplecie listwy przyłączeniowe N i PE.

• Stopień ochrony IP55: Skuteczna ochrona przed pyłem i strugami wody – gwarantuje bezawaryjną pracę w trudnych warunkach przemysłowych i zewnętrznych.
• Odporność na uderzenia IK08: Wytrzymała obudowa ABS zabezpiecza instalację przed uszkodzeniami mechanicznymi, co zwiększa trwałość i bezpieczeństwo.
• Przezroczyste drzwi: Umożliwiają szybką inspekcję wskaźników i aparatury bez potrzeby otwierania – oszczędność czasu podczas przeglądów.
• Listwy przyłączeniowe N i PE w zestawie: Ułatwiają i przyspieszają montaż, eliminując konieczność doboru osobnych zacisków. N: 2x(6x10 mm² + 8x16 mm²), PE: 2x(6x10 mm² + 8x16 mm²).
• Możliwość rozszerzenia do 13 modułów w rzędzie: Elastyczność konfiguracji – w razie potrzeby można zwiększyć liczbę miejsc bez wymiany całej obudowy.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm PN-EN 61439-3:2012 oraz PN-EN 61439-1:2011, co potwierdza jej zgodność z europejskimi standardami bezpieczeństwa dla rozdzielnic niskonapięciowych. Posiada certyfikat CE.

Zastosowanie

Rozdzielnica RN 3/36 dedykowana jest do dystrybucji energii elektrycznej w obiektach przemysłowych, gospodarstwach domowych oraz instalacjach tymczasowych, gdzie wymagana jest podwyższona szczelność i odporność na warunki zewnętrzne.

• Budynek przemysłowy – centrala zasilania maszyn i oświetlenia w strefach zapylonych i wilgotnych.
• Instalacje zewnętrzne (np. ogrody, parkingi) – ochrona aparatury przed deszczem i pyłem dzięki IP55.
• Automatyka budynkowa – obudowa dla styczników, przełączników i sterowników wymagających szybkiego wglądu przez przezroczyste drzwi.
• Węzły rozdziału energii w obiektach użyteczności publicznej – łatwy montaż (natynkowy) i rozbudowa modułowa.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Obudowę mocować do ściany za pomocą odpowiednich kołków (sposób montażu opisany w dokumentacji producenta). Przewody podłączać do listew zaciskowych N i PE z zachowaniem momentu dokręcania zalecanego przez producenta. Przekrój przewodów dostosować do obciążenia prądowego – listwy obsługują przewody od 6 mm² do 16 mm². Nie przekraczać maksymalnej liczby modułów w rzędzie (13).

FAQ

• Czy rozdzielnica ma podświetlenie drzwi? Nie – drzwi są wykonane z przezroczystego tworzywa, ale nie posiadają fabrycznego podświetlenia. W razie potrzeby można zamontować wewnątrz oprawkę z lampką.
• Jaki jest stopień ochrony przed wodą i pyłem? IP55 – całkowita ochrona przed pyłem oraz ochrona przed strugami wody z dowolnego kierunku. Obudowa jest hermetyczna, odpowiednia do warunków zewnętrznych.
• Czy można rozszerzyć obudowę o dodatkowe moduły? Tak – producent przewiduje możliwość rozszerzenia pojemności do 13 modułów w jednym rzędzie (standardowo 12). Należy używać oryginalnych elementów rozszerzających.
