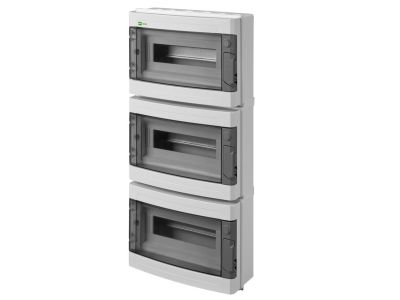

Rozdzielnica n/t RN 3/36 (obudowy łączone 3x12mod) (N+PE) IP40 drzwi transparentne, Ep-Lux Plus | 1908-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa RN 3/36 (symbol 1908-01) marki Ep-Lux Plus to kompaktowa obudowa modułowa łączona z trzech segmentów o łącznej pojemności 36 modułów (3×12). Wykonana z białego tworzywa sztucznego (RAL 9003), wyposażona w drzwi transparentne umożliwiające szybki podgląd stanu aparatury. Stopień ochrony IP40 oraz podwójna izolacja klasy II gwarantują bezpieczną pracę w suchych pomieszczeniach wewnętrznych bez konieczności uziemiania obudowy.

• 36 modułów (3×12): duża pojemność ułatwia rozbudowę instalacji – nie trzeba dokupować dodatkowych skrzynek przy zwiększaniu liczby obwodów.
• Stopień ochrony IP40: skutecznie chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, odpowiedni do typowych wnętrz mieszkalnych i biurowych.
• Odporność na uderzenia IK05: zwiększa trwałość mechaniczną obudowy podczas montażu i użytkowania.
• Klasa izolacji II: podwójna izolacja eliminuje potrzebę podłączania przewodu ochronnego PE, co upraszcza instalację i podnosi poziom bezpieczeństwa.
• Drzwi transparentne: pozwalają na szybką kontrolę stanu elementów (np. sygnalizacji zadziałania różnicówki) bez otwierania obudowy.

Zgodność z Normami

Rozdzielnica została zaprojektowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada certyfikat CE. Wykonana z materiałów spełniających standardy DIN. Montaż oraz użytkowanie muszą być zgodne z lokalnymi przepisami instalacyjnymi.

Zastosowanie

Rozdzielnica RN 3/36 sprawdzi się tam, gdzie potrzebna jest estetyczna, łatwa w montażu obudowa do zabudowy aparatury modułowej w instalacjach niskiego napięcia.

• Rozdzielanie obwodów w budynkach mieszkalnych – sterowanie oświetleniem, gniazdami, obwody siłowe.
• Pomieszczenia biurowe i użyteczności publicznej – dystrybucja energii do podziałów piętrowych i lokalnych.
• Małe obiekty przemysłowe i warsztaty – ochrona i rozdział obwodów w suchych warunkach.
• Jako skrzynka przyłączeniowa dla systemów inteligentnego budynku (sterowniki PLC, czujniki).

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Rozdzielnicę mocuj do ściany za pomocą dostarczonych elementów (otwory montażowe, kołki – zgodnie z instrukcją producenta). Wewnątrz zamontuj szynę TH35 (DIN) do mocowania aparatów modułowych. Przekrój przewodów dobierz do spodziewanego prądu obciążenia. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją techniczną poszczególnych urządzeń.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz budynku? Nie – stopień ochrony IP40 gwarantuje ochronę tylko przed stałymi ciałami obcymi, ale nie przed wilgocią ani bryzgami wody. Przeznaczona jest wyłącznie do suchych pomieszczeń wewnętrznych.
• Jakie aparaty modułowe można w niej zamontować? Standardowa szerokość modułu to 17,5 mm – w rozdzielnicy zmieści się każdy aparat modułowy montowany na szynie TH35 (np. wyłączniki nadprądowe, różnicowe, styczniki, przyciski).
• Czy drzwi transparentne są odporne na zarysowania? Materiał drzwi zapewnia podstawową odporność mechaniczną (IK05), jednak należy unikać kontaktu z ostrymi narzędziami. Drzwi umożliwiają wygodny podgląd stanu wskaźników bez konieczności otwierania.
