Rozdzielnica n/t RN 2/24 (N+PE), IP40, drzwi transparentne dymne 360x434x105mm, Economic Box | 2505-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

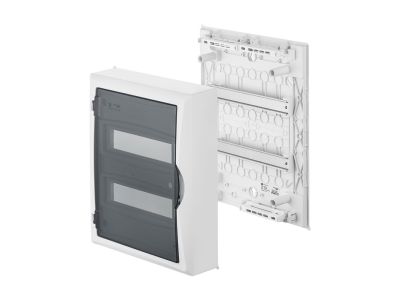

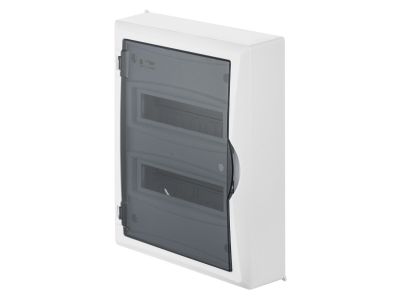

Rozdzielnica natynkowa RN 2/24 z serii Economic Box to zaawansowane rozwiązanie od renomowanego producenta Elektro-Plast Nasielsk, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych w budownictwie mieszkaniowym i komercyjnym. Urządzenie charakteryzuje się dwurzędową konstrukcją, która pozwala na montaż do 24 modułów aparatury modułowej, zapewniając przejrzystość i łatwość zarządzania obwodami. Obudowa została wykonana z wysokiej jakości polistyrenu (PS), natomiast drzwi z wytrzymałego tworzywa ABS, co gwarantuje optymalny balans między lekkością a trwałością mechaniczną na poziomie IK05.

• Stopień ochrony IP40: Zapewnia skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co czyni ją idealnym wyborem do montażu wewnątrz suchych pomieszczeń.
• Transparentne dymne drzwi: Pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania rozdzielnicy, co podnosi komfort eksploatacji.
• Kompletne wyposażenie: W zestawie znajdują się fabryczne listwy zaciskowe N oraz PE, co znacząco przyspiesza proces prefabrykacji.
• Szeroki zakres temperatur: Urządzenie jest przystosowane do pracy w ekstremalnych warunkach od -20°C do +70°C.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone certyfikatami zgodności z normami europejskimi. Rozdzielnica została zaprojektowana i przetestowana zgodnie z normą PN-EN 61439-3:2012, która dotyczy rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby postronne (DBO). Dodatkowo, produkt jest zgodny z ogólną normą PN-EN 61439-1:2011, co gwarantuje pełną kompatybilność elektromagnetyczną oraz bezpieczeństwo izolacyjne przy napięciu znamionowym do 400V.

Zastosowanie

Rozdzielnica RN 2/24 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Dzięki estetycznemu wykonaniu i kompaktowym wymiarom (360x434x105 mm), doskonale sprawdza się w:

• Budynkach mieszkalnych jako główny punkt rozdziału energii w apartamentach.
• Biurach i lokalach usługowych, gdzie wymagana jest estetyka i łatwy dostęp do zabezpieczeń.
• Systemach automatyki budynkowej do montażu sterowników i przekaźników na szynie DIN.
• Modernizacjach istniejących instalacji, gdzie montaż natynkowy jest preferowany ze względu na brak możliwości kucia ścian.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowanego elektryka. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodów: Wykorzystaj fabryczne listwy przyłączeniowe. Listwa N posiada 2 sekcje (12x10mm² + 2x16mm²), a listwa PE 1 sekcję (12x10mm² + 2x16mm²), co pozwala na bezpieczne i trwałe osadzenie przewodów o różnych przekrojach.
• Przestrzeń robocza: Głębokość 105 mm zapewnia wystarczającą ilość miejsca na swobodne ułożenie wiązek kablowych pod szynami TH-35.
• Mocowanie: Obudowę należy stabilnie przytwierdzić do podłoża za pomocą kołków rozporowych, dbając o zachowanie pionu i poziomu dla poprawnego działania zawiasów drzwi.

FAQ

• Czy rozdzielnica posiada szyny DIN w zestawie? Tak, rozdzielnica jest wyposażona w standardowe szyny montażowe TH-35 umożliwiające szybki zatrzask aparatury modułowej.
• Jakie jest napięcie znamionowe izolacji? Urządzenie jest certyfikowane do pracy przy napięciu znamionowym 400V AC.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja obudowy Economic Box zazwyczaj pozwala na uniwersalny montaż drzwi, jednak należy to zweryfikować podczas osadzania frontu w korpusie.
