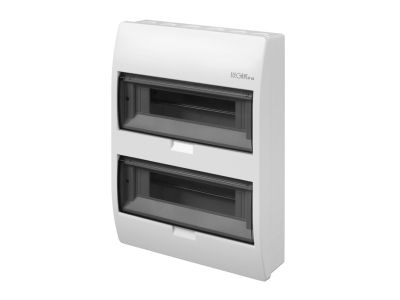

Rozdzielnica n/t RN 2/12 (N+PE) IP40 drzwi transparentne, Elegant | 2405-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa RN 2/12 z serii Elegant, wyprodukowana przez renomowaną firmę Elektro-Plast Nasielsk, to profesjonalne rozwiązanie dedykowane do nowoczesnych instalacji elektrycznych. Produkt charakteryzuje się dwurzędową konstrukcją, która pozwala na montaż łącznie 24 modułów aparatury modułowej (12 modułów na każdy rząd). Wykonana z wysokiej jakości tworzywa ABS w kolorze białym (RAL 9003), zapewnia estetyczny wygląd oraz wysoką trwałość mechaniczną na poziomie IK05.

• Napięcie znamionowe: Urządzenie jest przystosowane do pracy w sieciach o napięciu znamionowym do 400V AC, co czyni je idealnym do standardowych instalacji budynkowych.
• Stopień ochrony IP40: Zapewnia skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest optymalnym rozwiązaniem dla suchych pomieszczeń wewnątrz budynków.
• II Klasa Ochrony: Gwarantuje wysoki poziom bezpieczeństwa użytkowania poprzez zastosowanie izolacji wzmocnionej, co eliminuje konieczność uziemiania samej obudowy.
• Transparentne drzwi: Wykonane z dymnego tworzywa, umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania rozdzielnicy.
• Wyposażenie: W zestawie znajdują się fabryczne zaciski śrubowe N oraz PE, a także stalowe szyny montażowe DIN (TH35), co znacząco przyspiesza proces prefabrykacji.

Zgodność z Normami

Rozdzielnica została zaprojektowana i wykonana zgodnie z obowiązującymi normami bezpieczeństwa dla osprzętu elektroinstalacyjnego. Produkt spełnia wymagania dotyczące odporności termicznej w szerokim zakresie temperatur pracy od -20°C do +70°C. Zastosowanie materiału ABS o wysokiej stabilności gwarantuje, że obudowa nie odkształca się i zachowuje swoje właściwości dielektryczne przez cały okres eksploatacji. Możliwość plombowania obudowy pozwala na zabezpieczenie instalacji przed nieautoryzowanym dostępem osób trzecich.

Zastosowanie

Model RN 2/12 Elegant znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Dzięki eleganckiemu designowi i kolorystyce RAL 9003, rozdzielnica doskonale komponuje się z nowoczesnymi wnętrzami biurowymi i apartamentami. Jest to idealny wybór dla elektryków realizujących instalacje oświetleniowe, gniazdowe oraz sterownicze, gdzie wymagana jest przejrzysta organizacja aparatury modułowej w układzie dwurzędowym.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy jest ułatwiony dzięki przemyślanej konstrukcji tylnej części obudowy. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Uniwersalność drzwi: Konstrukcja umożliwia montaż drzwi z otwieraniem na prawą lub lewą stronę, co pozwala na dostosowanie rozdzielnicy do warunków panujących w miejscu montażu.
• Zaciski N/PE: Należy upewnić się, że przewody neutralne i ochronne są dokręcone z odpowiednim momentem, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.
• Opis aparatów: Wykorzystaj przewidziane pola do opisywania wyłączników nadprądowych i różnicowoprądowych, co ułatwi późniejszą eksploatację i serwisowanie instalacji.
• Opcjonalny zamek: W miejscach ogólnodostępnych zaleca się doposażenie rozdzielnicy w opcjonalny zamek na kluczyk w celu zwiększenia bezpieczeństwa.

FAQ

1. Czy rozdzielnica posiada szyny DIN w zestawie?
Tak, rozdzielnica jest fabrycznie wyposażona w stalowe szyny DIN (TH35) zamontowane w każdym z dwóch rzędów.

2. Czy można zmienić kierunek otwierania drzwi?
Tak, model ten posiada uniwersalny system montażu drzwi, który pozwala na ich osadzenie po lewej lub prawej stronie obudowy.

3. Jaki jest materiał wykonania obudowy?
Głównym materiałem użytym do produkcji jest wysokiej jakości tworzywo ABS, charakteryzujące się odpornością na uderzenia (IK05) i estetycznym wykończeniem w kolorze białym.

4. Czy rozdzielnica nadaje się do montażu na zewnątrz?
Ze względu na stopień ochrony IP40, rozdzielnica jest przeznaczona wyłącznie do montażu wewnątrz budynków, w miejscach nienarażonych na bezpośrednie działanie wilgoci.
