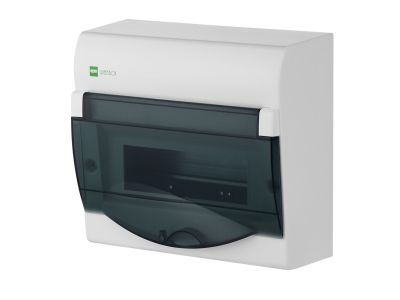

Rozdzielnica n/t RN 1x8+2 PE+N, IP40, drzwi transparentne dymne, 245x225x116mm GREEN BOX | 2352-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa GREEN BOX o symbolu 2352-01 to modułowa obudowa w konfiguracji 1×8+2 PE+N, zaprojektowana do bezpiecznego i estetycznego prowadzenia instalacji elektrycznych w budynkach mieszkalnych, usługowych i przemysłowych. Dzięki stopniowi ochrony IP40 oraz odporności mechanicznej IK05 zapewnia skuteczną ochronę aparatury przed pyłem, bryzgami wody i uderzeniami. Wykonana z polistyrenu (PS) w II klasie ochronności, eliminuje konieczność uziemiania obudowy, co przyspiesza montaż. W zestawie znajdują się zaciski śrubowe N/PE, a drzwi dymne z transparentną wkładką umożliwiają szybki przegląd stanu urządzeń bez otwierania obudowy.

• Konfiguracja 1×8+2 PE+N: 8 modułów w jednym rzędzie plus oddzielne miejsca na szyny N i PE – elastyczne zagospodarowanie przestrzeni dla aparatury modułowej i zabezpieczeń.
• Stopień ochrony IP40 / odporność IK05: Chroni wnętrze przed wnikaniem pyłu i ciał stałych o średnicy >1 mm oraz przed uderzeniami mechanicznymi – bezpieczeństwo instalacji w standardowych warunkach wewnętrznych.
• II klasa ochronności (izolacja podwójna): Obudowa nie wymaga przewodu ochronnego PE – prostszy montaż i mniejsze ryzyko błędów instalacyjnych.
• Zakres temperatur pracy -20°C do +70°C: Gwarantuje niezawodne działanie w różnorodnych warunkach klimatycznych – od nieogrzewanych piwnic po pomieszczenia techniczne.

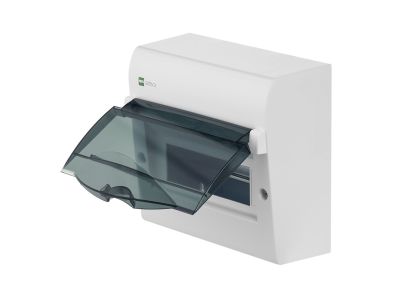

• Drzwi transparentne dymne z polistyrenu: Umożliwiają łatwą kontrolę wizualną stanu aparatury bez otwierania, a dymne zabarwienie maskuje wnętrze.
• Osłabienia na ściankach: Precyzyjne nacięcia ułatwiają docięcie otworów na wprowadzenie przewodów – szybki i czysty montaż.

Zgodność z Normami

Rozdzielnica GREEN BOX 2352-01 spełnia wymagania obowiązujących norm europejskich (EN) dotyczących rozdzielnic natynkowych. Posiada certyfikat CE oraz wykonana jest w II klasie ochronności zgodnie z przepisami bezpieczeństwa elektrycznego. Aparatura przeznaczona do montażu w instalacjach o napięciu znamionowym do 400 V.

Zastosowanie

Rozdzielnica jest przeznaczona do natynkowego montażu w instalacjach elektrycznych niskiego napięcia, szczególnie w miejscach, gdzie nie ma możliwości zabudowy wnękowej lub wymagana jest szybka rozbudowa. Sprawdzi się w:

• Instalacjach domowych – rozdzielnie główne i podrozdzielnie w garażach, piwnicach, kotłowniach.
• Obiektach usługowych – małych biurach, sklepach, warsztatach, gdzie liczy się estetyka i łatwy dostęp do zabezpieczeń.
• Instalacjach tymczasowych na placach budowy – szybki montaż i demontaż bez naruszania tynków.
• Rozbudowie istniejących instalacji – możliwość dodania modułów bez konieczności wymiany całej rozdzielnicy.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (minimum 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie i zabezpiecz przed przypadkowym załączeniem. Rozdzielnicę mocuj na równej, pionowej powierzchni za pomocą kołków rozporowych. Wprowadzenie przewodów wykonaj przez wstępnie docięte otwory w osłabieniach – używaj odpowiednich narzędzi, aby nie uszkodzić obudowy. Podłącz zaciski N/PE zgodnie z instrukcją producenta, a przekroje przewodów dobierz do spodziewanego obciążenia. Po zamknięciu drzwi sprawdź szczelność pokrywy.

FAQ

• Ile aparatów modułowych zmieści się w rozdzielnicy? Obudowa przewidziana jest na 1 rząd o szerokości 8 modułów (każdy moduł 17,5 mm) plus oddzielne zaciski N i PE. Łączna liczba miejsc to 8 modułów + 2 miejsca na szyny.
• Czy drzwi są całkowicie przezroczyste? Drzwi są transparentne w kolorze dymnym – przepuszczają światło, umożliwiając ocenę stanu aparatury, ale jednocześnie maskują wnętrze, nadając estetyczny wygląd.
• Jaki jest stopień ochrony rozdzielnicy od strony montażu? Od strony tylnej rozdzielnica nie jest szczelna – należy ją montować na gładkiej powierzchni, aby zapewnić deklarowany stopień IP40. Przewody wyprowadź przez przygotowane otwory.
