Rozdzielnica n/t RN 1x12+2 PE+N IP40 drzwi dymne 315x225x116 mm GREEN BOX | 2353-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

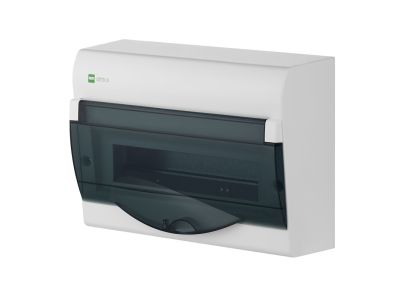

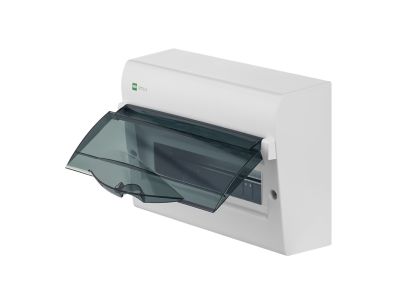

Rozdzielnica natynkowa GREEN BOX, symbol 2353-01, przeznaczona do montażu wewnętrznego w instalacjach niskiego napięcia. Posiada 12 modułów oraz dodatkowe 2 miejsca na listwy zaciskowe N i PE, co zapewnia wygodne i czytelne prowadzenie przewodów neutralnych i ochronnych. Wykonana z polistyrenu (PS), wyposażona w drzwiczki dymne, stopień ochrony IP40 oraz odporność mechaniczną IK05. Przystosowana do napięcia znamionowego 400 V i pracy w temperaturach od -20°C do +70°C. II klasa ochronności gwarantuje bezpieczeństwo użytkowania bez konieczności stosowania uziemienia obudowy.

• 12 modułów + 2 miejsca N/PE: Umożliwia zabudowę aparatury modułowej (wyłączniki, styczniki itp.) oraz łatwe podłączenie przewodu neutralnego i ochronnego na dedykowanych zaciskach śrubowych.
• Stopień ochrony IP40: Chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 1 mm – odpowiednia do montażu w suchych pomieszczeniach wewnętrznych.
• Odporność mechaniczna IK05: Wytrzymuje uderzenia energią 0,7 J – zwiększa trwałość obudowy w warunkach eksploatacji.
• II klasa ochronności: Nie wymaga podłączania przewodu ochronnego do obudowy – upraszcza instalację i podnosi poziom bezpieczeństwa.
• Szeroki zakres temperatury pracy (-20…+70°C): Gwarantuje niezawodne działanie rozdzielnicy w różnych warunkach środowiskowych wewnątrz budynków.

Zgodność z Normami

Rozdzielnica GREEN BOX 2353-01 spełnia wymagania europejskich norm dotyczących osprzętu niskonapięciowego. Posiada deklarację zgodności CE. Wykonana jest z materiałów niepodtrzymujących palenia, zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Rozdzielnica przeznaczona jest do zabudowy aparatury modułowej w instalacjach elektrycznych budynków mieszkalnych, biurowych i usługowych. Idealnie sprawdzi się jako centralny punkt rozdziału energii w obwodach odbiorczych.

• Instalacje mieszkaniowe – rozdział obwodów oświetlenia, gniazd wtyczkowych i obwodów siłowych.
• Biura i małe obiekty usługowe – zabudowa wyłączników nadprądowych, różnicowoprądowych, styczników i sterowników.
• Modernizacja istniejących instalacji – zamiana starych puszek na nową, bezpieczną rozdzielnicę natynkową.
• Instalacje tymczasowe (place budowy, hale) – pod warunkiem ustawienia w suchym wnętrzu (IP40).

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez osoby posiadające odpowiednie uprawnienia SEP (kwalifikacje E do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Rozdzielnicę mocuje się do ściany za pomocą 4 otworów montażowych (średnica 4 mm) – w zestawie nie ma kołków, należy dobrać je do podłoża. Zaciski śrubowe N/PE dokręcać momentem 1,5–2 Nm (zgodnie z oznaczeniami przewidzianymi dla przekroju przewodów 1,5–6 mm²). Przewody wprowadzać przez osłabienia (otwory przygotowane fabrycznie) – przedłużyć je do wymaganego wymiaru. Nie przekraczać łącznego prądu obciążenia wynikającego z doboru aparatury (maksymalny prąd znamionowy listew N i PE wynosi 63 A).

FAQ

• Czy rozdzielnica ma podświetlenie? Nie. Rozdzielnica nie jest wyposażona w podświetlenie. W razie potrzeby można zamontować wewnątrz modułową lampkę sygnalizacyjną (zajmuje 1 moduł).
• Jaki stopień ochrony ma rozdzielnica? IP40 (ochrona przed ciałami stałymi ≥1 mm) oraz odporność na uderzenia IK05. Nie jest wodoodporna – stosować wyłącznie wewnątrz pomieszczeń.
• Czy rozdzielnica ma drzwiczki metalowe? Drzwiczki wykonane są z polistyrenu (PS) w kolorze dymnym. Obudowa również z PS. Całość jest lekka i odporna na korozję.
