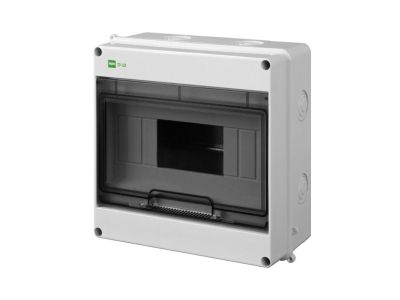

Rozdzielnica n/t RN 1/9 (N+PE) IP55 RAL7035+drzwi transparentne 197x197x55mm, Ep-Lux Plus | 1953-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa RN 1/9 z serii Ep-Lux Plus to zaawansowane rozwiązanie od renomowanego producenta Elektro-Plast Nasielsk, zaprojektowane z myślą o wymagających instalacjach elektrycznych. Obudowa została wykonana z wysokiej jakości tworzywa ABS, co gwarantuje doskonałą odporność na czynniki zewnętrzne oraz uszkodzenia mechaniczne na poziomie IK 08. Stopień ochrony IP 55 zapewnia skuteczną barierę przed pyłem oraz strumieniami wody, co czyni ten model idealnym wyborem do montażu w miejscach o podwyższonej wilgotności lub zapyleniu.

• Pojemność: Konstrukcja umożliwia montaż do 9 modułów aparatury modułowej.
• Wyposażenie: W zestawie znajdują się fabryczne listwy przyłączeniowe N oraz PE, każda o konfiguracji 1x(7x10mm² + 2x16mm²), co pozwala na bezpieczne i uporządkowane prowadzenie przewodów o różnych przekrojach.
• Estetyka i funkcjonalność: Transparentne drzwi pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania obudowy, a kolor RAL 7035 (jasnoszary) zapewnia profesjonalny wygląd instalacji.
• Parametry elektryczne: Urządzenie jest przystosowane do pracy przy napięciu znamionowym 400V, co pokrywa standardowe zapotrzebowanie instalacji trójfazowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami bezpieczeństwa. Rozdzielnica spełnia wymagania normy PN-EN 61439-3:2012, która dotyczy rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby postronne (rozdzielnice tablicowe), oraz normy ogólnej PN-EN 61439-1:2011. Gwarantuje to pełną kompatybilność elektromagnetyczną, bezpieczeństwo użytkowania oraz trwałość konstrukcji w profesjonalnych systemach elektroenergetycznych.

Zastosowanie

Dzięki wysokiej klasie szczelności IP 55 oraz szerokiemu zakresowi temperatur pracy od -20°C do +70°C, rozdzielnica RN 1/9 znajduje zastosowanie w szerokim spektrum obiektów:

• Przemysł i warsztaty: Idealna do hal produkcyjnych, gdzie występuje zapylenie lub konieczność zmywania powierzchni wodą.
• Budownictwo mieszkaniowe: Doskonała do montażu w garażach, piwnicach, kotłowniach oraz na elewacjach budynków pod zadaszeniem.
• Infrastruktura techniczna: Stosowana w systemach sterowania oświetleniem zewnętrznym, nawadnianiem ogrodów czy zasilaniem altan.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowanego elektryka. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie otworów: Należy wykorzystać dedykowane miejsca na wprowadzenie przewodów, dbając o zachowanie szczelności poprzez zastosowanie odpowiednich dławnic (brak w zestawie).
• Mocowanie listew: Dołączone listwy N i PE należy zamontować w dedykowanych uchwytach, co ułatwia zarządzanie okablowaniem i zapewnia stabilność połączeń elektrycznych.
• Moment dokręcania: Podczas podłączania przewodów do listew zaciskowych należy stosować odpowiedni moment dokręcania, aby uniknąć przegrzewania się styków.

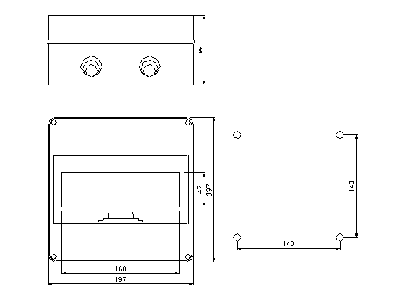

• Wymiary montażowe: Kompaktowe wymiary 197x197x55 mm pozwalają na montaż nawet w ograniczonej przestrzeni, zachowując jednocześnie odpowiedni dystans dla odprowadzania ciepła z aparatury.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP 55 pozwala na montaż zewnętrzny, jednak zaleca się umieszczenie jej pod zadaszeniem, aby uniknąć bezpośredniego narażenia na ekstremalne warunki atmosferyczne i promieniowanie UV.
• Z jakiego materiału wykonane są drzwi? Drzwi są wykonane z wytrzymałego tworzywa transparentnego, co umożliwia podgląd stanu wyłączników nadprądowych lub różnicowoprądowych.
• Czy w zestawie są szyny DIN? Tak, rozdzielnica jest standardowo wyposażona w szynę montażową TH35 (DIN), umożliwiającą szybki zatrzask aparatury modułowej.
