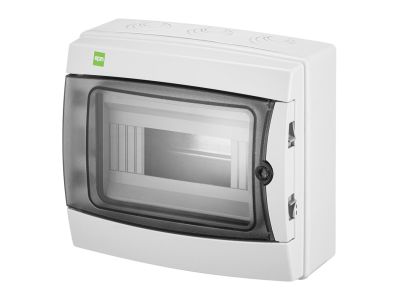

Rozdzielnica n/t RN 1/8 (N+PE) IP65 RAL7035+drzwi transparentne 235x217x117mm, Galant Plus | 1602-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa RN 1/8 z serii Galant Plus to profesjonalne rozwiązanie dedykowane do montażu aparatury modułowej w wymagających warunkach środowiskowych. Produkt charakteryzuje się wysokim stopniem ochrony IP 65, co oznacza całkowitą pyłoszczelność oraz ochronę przed strugami wody lanymi na obudowę z dowolnej strony. Wykonanie z wysokiej jakości tworzywa ABS w kolorze RAL 7035 (jasnoszary) zapewnia nie tylko estetyczny wygląd, ale przede wszystkim trwałość i odporność na czynniki zewnętrzne.

• Wytrzymałość mechaniczna: Stopień odporności na uderzenia IK 08 gwarantuje ochronę przed uszkodzeniami mechanicznymi o energii do 5 dżuli.
• Bezpieczeństwo elektryczne: II klasa izolacji zapewnia ochronę przed porażeniem prądem elektrycznym bez konieczności uziemiania obudowy.
• Wyposażenie: W zestawie znajdują się fabryczne listwy przyłączeniowe PE+N, co znacząco przyspiesza proces okablowania.
• Transparentne drzwi: Pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania obudowy.
• Napięcie znamionowe: Przystosowana do pracy w sieciach AC 440V/50Hz.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości. Rozdzielnica spełnia wymagania normy PN-EN 61439-3:2012, która dotyczy rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby postronne, oraz normy ogólnej PN-EN 61439-1:2011. Zgodność z tymi dyrektywami jest gwarancją, że produkt przeszedł odpowiednie testy wytrzymałościowe i elektryczne, co jest kluczowe przy odbiorach technicznych instalacji.

Zastosowanie

Dzięki swojej hermetycznej konstrukcji, rozdzielnica Galant Plus znajduje szerokie zastosowanie w sektorze przemysłowym, rolniczym oraz budownictwie mieszkaniowym. Jest idealnym wyborem do montażu w miejscach o podwyższonej wilgotności i zapyleniu, takich jak hale produkcyjne, warsztaty samochodowe, myjnie, garaże podziemne czy instalacje zewnętrzne pod zadaszeniem. Możliwość plombowania obudowy sprawia, że produkt świetnie sprawdza się również w miejscach, gdzie wymagane jest zabezpieczenie przed niepowołanym dostępem do aparatury zabezpieczającej.

Wskazówki Montażowe

Montaż rozdzielnicy RN 1/8 powinien odbywać się na płaskich powierzchniach pionowych. Dzięki wymiarom 235x217x117 mm, obudowa oferuje optymalną przestrzeń do ułożenia przewodów przy zachowaniu kompaktowych gabarytów zewnętrznych. Podczas instalacji należy zwrócić uwagę na:

• Zakres temperatur: Urządzenie jest przystosowane do pracy w szerokim zakresie od -25°C do +85°C, co pozwala na montaż w nieogrzewanych obiektach.
• Dławienie przewodów: Aby zachować stopień ochrony IP 65, należy zastosować odpowiednie dławnice kablowe dopasowane do średnicy wprowadzanych przewodów.
• Szyna DIN: Wewnątrz znajduje się standardowa szyna montażowa pozwalająca na osadzenie do 8 modułów aparatury.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Tak, dzięki stopniu ochrony IP 65 i odporności na temperatury, może być stosowana na zewnątrz, jednak zaleca się montaż pod zadaszeniem w celu uniknięcia bezpośredniego wpływu promieniowania UV na tworzywo ABS.
• Czy w zestawie są szyny zaciskowe? Tak, rozdzielnica jest fabrycznie wyposażona w listwy przyłączeniowe dla torów neutralnych (N) oraz ochronnych (PE).
• Czy obudowę można zabezpieczyć przed osobami trzecimi? Tak, konstrukcja rozdzielnicy przewiduje możliwość plombowania, co uniemożliwia otwarcie obudowy przez osoby nieuprawnione bez zerwania zabezpieczeń.
