Rozdzielnica n/t RN 1/8 (N+PE) IP40 drzwi transparentne dymne 228x198x96mm, Economic Box | 2502-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

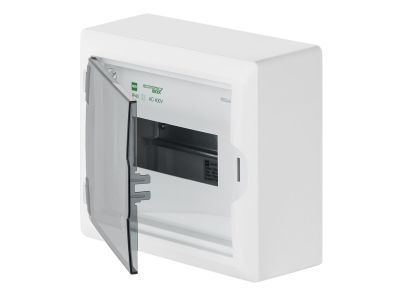

Rozdzielnica natynkowa RN 1/8 z serii Economic Box, wyprodukowana przez renomowaną firmę Elektro-Plast Nasielsk, to profesjonalne rozwiązanie przeznaczone do montażu aparatury modułowej. Urządzenie charakteryzuje się kompaktowymi wymiarami zewnętrznymi wynoszącymi 228x198x96 mm, co pozwala na optymalne zagospodarowanie przestrzeni montażowej przy zachowaniu pełnej funkcjonalności. Produkt oferuje miejsce na 8 modułów w jednym rzędzie, co czyni go idealnym wyborem dla mniejszych instalacji elektrycznych.

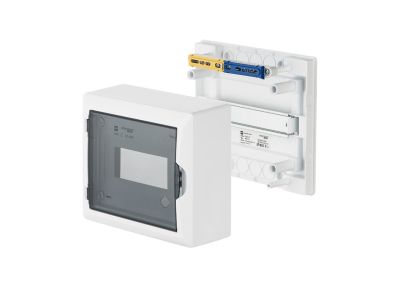

Kluczowym elementem konstrukcyjnym są transparentne drzwi o dymnym zabarwieniu, które nie tylko nadają rozdzielnicy nowoczesny wygląd, ale przede wszystkim umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania obudowy. Stopień ochrony IP 40 zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem w suchych pomieszczeniach mieszkalnych i biurowych. Wewnątrz znajdują się fabrycznie zamontowane listwy przyłączeniowe N oraz PE, każda o konfiguracji 1x(7x10mm² + 2x16mm²), co gwarantuje bezpieczne i uporządkowane prowadzenie przewodów ochronnych i neutralnych.

Zgodność z Normami

Bezpieczeństwo użytkowania oraz wysoka jakość wykonania są potwierdzone pełną zgodnością z rygorystycznymi normami europejskimi i krajowymi. Rozdzielnica spełnia wymagania normy PN-EN 61439-3:2012, która dotyczy rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby postronne (rozdzielnice tablicowe). Dodatkowo, produkt jest zgodny z normą ogólną PN-EN 61439-1:2011, co definiuje standardy konstrukcyjne, wytrzymałość dielektryczną oraz odporność mechaniczną obudowy. Napięcie znamionowe izolacji wynosi 400V, co pozwala na bezpieczną pracę w standardowych sieciach trójfazowych i jednofazowych.

Zastosowanie

Rozdzielnica RN 1/8 Economic Box znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w sektorze usługowym. Dzięki estetycznemu wykonaniu i trwałej obudowie, doskonale sprawdza się jako:

• Główny punkt rozdziału energii w mieszkaniach i apartamentach.
• Podrozdzielnica w biurach, gabinetach lekarskich oraz lokalach usługowych.
• Obudowa dla systemów automatyki domowej i sterowania oświetleniem.
• Punkt zabezpieczeń w pomieszczeniach technicznych o niskim zapyleniu.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z aktualnymi przepisami SEP. Poniżej znajdują się kluczowe wskazówki instalacyjne:

• Przygotowanie podłoża: Rozdzielnica przeznaczona jest do montażu natynkowego. Należy upewnić się, że powierzchnia montażowa jest płaska i stabilna.
• Podłączenie przewodów: Wykorzystaj dołączone listwy zaciskowe N i PE. Zaciski 16mm² są dedykowane dla przewodów zasilających, natomiast zaciski 10mm² służą do odprowadzeń obwodów końcowych.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub w listwach zaciskowych, aby uniknąć przegrzewania się styków.
• Wprowadzanie przewodów: Obudowa posiada przygotowane osłabienia, które ułatwiają estetyczne wprowadzenie rurek instalacyjnych lub przewodów bezpośrednio do wnętrza rozdzielnicy.

FAQ

• Czy rozdzielnica posiada szynę TH-35 w zestawie? Tak, rozdzielnica jest standardowo wyposażona w szynę montażową DIN (TH-35), co umożliwia natychmiastowy montaż wyłączników nadprądowych, różnicowoprądowych oraz innych aparatów modułowych.
• Jaki jest maksymalny prąd znamionowy dla tej rozdzielnicy? Urządzenie jest zaprojektowane do pracy w instalacjach o napięciu znamionowym 400V, typowo obsługując prądy spotykane w instalacjach odbiorczych do 63A, zależnie od zastosowanej aparatury.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja obudowy zazwyczaj pozwala na zmianę kierunku otwierania drzwi poprzez obrócenie całej obudowy lub przełożenie zawiasów, zależnie od specyfiki danej serii produkcyjnej.
