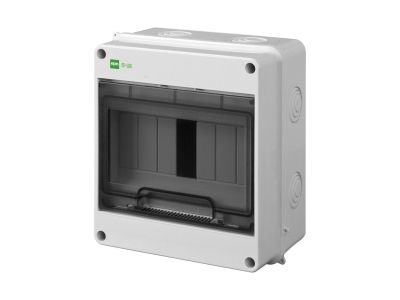

Rozdzielnica n/t RN 1/7 (N+PE) IP40 RAL7035+drzwi transparentne, Ep-Lux Plus | 1902-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa RN 1/7 (N+PE) IP40 RAL7035 z drzwiami transparentnymi, produkowana przez Ep-Lux Plus (symbol 1902-01), to kompaktowe rozwiązanie do bezpiecznego rozdziału energii elektrycznej w instalacjach jednorodzinnych i małych obiektach użytkowych. Wyposażona w dwa rzędy zacisków N/PE oraz fabrycznie zamontowaną szynę DIN, umożliwia szybki montaż aparatury modułowej w układzie jednoszynnowym o pojemności 7 modułów. Napięcie znamionowe 400V zapewnia zgodność z sieciami trójfazowymi, a stopień ochrony IP40 gwarantuje ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm w suchych pomieszczeniach wewnętrznych. Wykonana z ABS w kolorze jasnoszarym RAL7035, z możliwością plombowania obudowy oraz opcjonalnym zamkiem na kluczyk zwiększa bezpieczeństwo użytkowania.

• Stopień ochrony IP40: Skuteczna ochrona przed cząstkami stałymi i przypadkowym dotykiem – produkt przeznaczony do montażu wewnątrz pomieszczeń suchych (kotłownie, korytarze, biura).
• Napięcie znamionowe 400 V AC: Przystosowana do pracy w instalacjach trójfazowych (L1/L2/L3 + N + PE) – obsługuje standardowe obciążenia w budynkach mieszkalnych i usługowych.
• 1 rząd, 7 modułów (szer. szyny DIN 7 x 18 mm): Kompaktowa pojemność wystarczająca na rozdzielnię oświetleniową, sterowanie roletami lub mały zestaw zabezpieczeń – oszczędność miejsca na ścianie.
• Zaciski śrubowe N+PE (w zestawie): Ułatwione podłączanie przewodu neutralnego i ochronnego – redukcja czasu montażu i ryzyka błędów połączeń.
• Klasa ochronności II (podwójna izolacja): Nie wymaga przewodu ochronnego (PE) do obudowy – dodatkowe bezpieczeństwo w przypadku uszkodzenia izolacji wewnętrznej.
• Drzwi transparentne (przezroczyste tworzywo): Szybki wgląd wewnątrz bez otwierania – wygoda podczas kontroli stanu aparatury i osobnych wskazań sygnalizacyjnych.

Zgodność z Normami

Rozdzielnica spełnia wymagania dyrektywy niskonapięciowej (LVD) i posiada oznaczenie CE. Konstrukcja oparta o normy europejskie dla rozdzielnic natynkowych w zakresie ochronności i wytrzymałości mechanicznej (klasa ochronności II). Dokładne numery norm dostępne u producenta na żądanie.

Zastosowanie

Rozdzielnica RN 1/7 dedykowana jest do wnętrz – suchych pomieszczeń o normalnej temperaturze otoczenia (od -20°C do +70°C). Sprawdza się wszędzie tam, gdzie potrzebna jest kompaktowa, łatwo dostępna skrzynka z szybkim podglądem wnętrza.

• Rozdzielnia główna w mieszkaniu/domu jednorodzinnym – do 7 zabezpieczeń nadprądowych lub łączników.
• Sterowanie obwodami oświetlenia, gniazd wtykowych oraz rolet w biurach i małych sklepach.
• Umieszczanie przekaźników, styczników lub zasilaczy do automatyki budynkowej (willa inteligentna).
• Punkt rozdziału zasilania w kotłowni, pralni, warsztacie – łatwy dostęp do bezpieczników bez demontażu obudowy.

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP – zgodnie z przepisami BHP i normą PN-HD 60364. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Obudowę mocuj do ściany za pomocą kołków rozporowych (otwory w dnie). Szynę DIN wykorzystaj do zatrzaśnięcia aparatury modułowej. Zaciski N/PE dokręcaj momentem 2,0-2,5 Nm (dane producenta). Przekrój przewodów dobierz do prądu obciążenia (max 16 A dla typowych zabezpieczeń). Zapewnij luz przewodów oraz nie zasłaniaj otworów wentylacyjnych. W przypadku opcjonalnego zamka na kluczyk – zamontuj go w standardowym gnieździe w drzwiach.

FAQ

• Czy rozdzielnica jest przystosowana do montażu na zewnątrz budynku? Nie – stopień ochrony IP40 nie zabezpiecza przed wilgocią ani bryzgami wody. Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń suchych.
• Ile aparatów modułowych zmieści się w tym modelu? W jednym rzędzie mieści się 7 modułów o szerokości 18 mm każdy (standardowy podział DIN). Dla szerszej aparatury sumuj szerokości (np. 2-modułowy wyłącznik zajmuje 2 miejsca).
• Czy w zestawie są szyny N i PE? Tak. Wewnątrz znajdują się dwie listwy zaciskowe (N i PE) z osobnymi zaciskami śrubowymi. Są one fabrycznie zamontowane na izolatorach – nie trzeba ich dokupować.
