Rozdzielnica n/t RN 1/6 (N+PE) IP65 RAL7035+drzwi transparentne 185x215x113 mm, Ep-Lux Plus | 1960-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

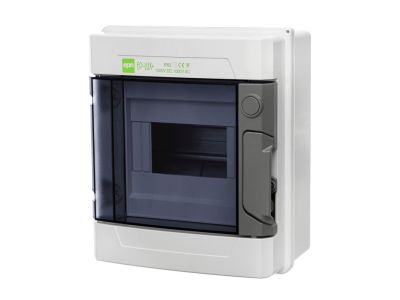

Rozdzielnica natynkowa RN 1/6 z serii Ep-Lux Plus to zaawansowane rozwiązanie dedykowane do ochrony aparatury modułowej w wymagających warunkach środowiskowych. Wykonana z wysokiej jakości tworzywa ABS, charakteryzuje się wysoką odpornością na promieniowanie UV oraz uszkodzenia mechaniczne na poziomie IK08, co oznacza odporność na uderzenie o energii 5 dżuli. Obudowa w kolorze RAL 7035 (jasnoszary) została wyposażona w transparentne drzwi, które umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania wnętrza.

• Stopień ochrony IP55: Zapewnia skuteczną barierę przed pyłem oraz strumieniami wody, co jest kluczowe w instalacjach przemysłowych i zewnętrznych.
• Rozszerzalność modułowa: Konstrukcja pozwala na montaż 6 modułów w rzędzie, z możliwością rozszerzenia pojemności do 9 modułów, co daje elastyczność przy rozbudowie instalacji.
• Wyposażenie w listwy zaciskowe: W zestawie znajdują się fabryczne listwy przyłączeniowe N oraz PE o konfiguracji 2x(5x10mm² + 2x16mm²), co gwarantuje bezpieczne i uporządkowane prowadzenie przewodów neutralnych i ochronnych.
• Szeroki zakres temperatur: Urządzenie jest przystosowane do pracy w ekstremalnych warunkach od -20°C do +70°C.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Rozdzielnica spełnia wymagania normy PN-EN 61439-3:2012, która dotyczy rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby postronne (rozdzielnice tablicowe), oraz normy ogólnej PN-EN 61439-1:2011. Gwarantuje to pełną kompatybilność elektromagnetyczną oraz bezpieczeństwo użytkowania w instalacjach o napięciu znamionowym do 400V.

Zastosowanie

Dzięki swojej hermetycznej konstrukcji i wysokiej odporności mechanicznej, rozdzielnica Ep-Lux Plus znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym. Jest idealnym wyborem do hal produkcyjnych, warsztatów, garaży oraz budynków inwentarskich, gdzie występuje podwyższona wilgotność lub zapylenie. Profesjonaliści doceniają ją również w instalacjach fotowoltaicznych (PV) jako obudowę dla zabezpieczeń DC/AC oraz w systemach automatyki budynkowej, gdzie wymagana jest estetyka połączona z trwałością.

Wskazówki Montażowe

Montaż rozdzielnicy RN 1/6 powinien odbywać się na płaskich powierzchniach pionowych przy użyciu dedykowanych punktów montażowych. Podczas instalacji przewodów w listwach N+PE należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń. Przekroje 10 mm² i 16 mm² pozwalają na stosowanie zarówno sztywnych drutów, jak i linek (z tulejkami). Należy pamiętać o zastosowaniu odpowiednich dławnic kablowych w miejscach wprowadzenia przewodów, aby zachować deklarowany stopień ochrony IP55.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Tak, dzięki stopniowi ochrony IP55 oraz wykonaniu z ABS, produkt jest odporny na warunki atmosferyczne, jednak zaleca się montaż pod zadaszeniem w celu przedłużenia żywotności uszczelek.
• Jakie są dokładne wymiary obudowy? Zewnętrzne wymiary rozdzielnicy to 239 mm wysokości, 214 mm szerokości oraz 113 mm głębokości.
• Czy w zestawie znajduje się szyna DIN? Tak, rozdzielnica jest standardowo wyposażona w szynę montażową TH-35 (DIN) do zatrzaskiwania aparatury modułowej.
• Czy można w niej zamontować więcej niż 6 bezpieczników? Tak, konstrukcja przewiduje możliwość rozszerzenia przestrzeni montażowej do 9 modułów w jednym rzędzie poprzez wyłamanie zaślepek bocznych.
