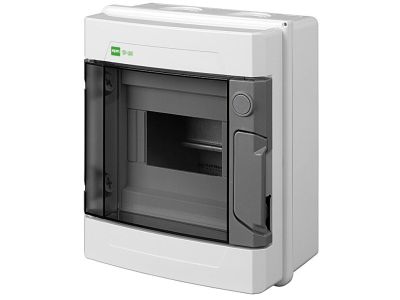

Rozdzielnica n/t RN 1/6 (N+PE) IP40 RAL7035+drzwi transparentne, Ep-Lux Plus | 1910-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa Ep-Lux z serii RN 1/6 (symbol 1910-01) to kompaktowa obudowa elektryczna o stopniu ochrony IP40, przeznaczona do montażu w suchych pomieszczeniach. Wyposażona w zaciski N+PE oraz szynę DIN, umożliwia bezpieczne rozmieszczenie aparatury modułowej. Dzięki drzwiom transparentnym w kolorze RAL7035 zachowuje estetyczny wygląd przy jednoczesnej kontroli stanu urządzeń. Napięcie znamionowe 400V pozwala na stosowanie w standardowych instalacjach niskiego napięcia.

• Ilość modułów – 1 rząd / 6 modułów: Pozwala na zabudowę podstawowych zabezpieczeń i sterowania w ograniczonej przestrzeni – idealne do małych rozdzielnic mieszkaniowych.
• Stopień ochrony IP40: Chroni wnętrze przed wnikaniem ciał stałych o średnicy ≥1 mm i kropli wody – bezpieczna praca w suchych warunkach wewnątrz budynku.
• II klasa ochrony: Podwójna izolacja zapewnia bezpieczeństwo użytkowania bez konieczności dodatkowego uziemiania obudowy.
• Odporność na uderzenie IK07: Wytrzymałość mechaniczna na energię uderzenia 2 J – zabezpiecza instalację przed przypadkowymi uszkodzeniami.
• Zakres temperatur pracy -20°C do +70°C: Gwarantuje niezawodność w zmiennych warunkach otoczenia – od chłodnych pomieszczeń gospodarczych po ciepłe kotłownie.
• Możliwość plombowania obudowy oraz opcjonalny zamek na kluczyk: Zapobiega nieautoryzowanemu dostępowi, zwiększając bezpieczeństwo eksploatacji.

Zgodność z Normami

Rozdzielnica Ep-Lux RN 1/6 jest zgodna z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Produkt spełnia wymagania II klasy ochronności oraz klasy odporności mechanicznej IK07, co potwierdza jego przydatność do zastosowań w instalacjach niskiego napięcia zgodnych z przepisami.

Zastosowanie

Kompaktowa rozdzielnica natynkowa RN 1/6 sprawdza się wszędzie tam, gdzie potrzebna jest estetyczna i funkcjonalna obudowa dla podstawowych zabezpieczeń obwodów. Dzięki niewielkim rozmiarom doskonale nadaje się do zastosowań w:

• Instalacjach mieszkaniowych – zabudowa wyłączników nadprądowych, różnicowoprądowych oraz ochronników przepięciowych w jednym rzędzie.
• Biurach i pomieszczeniach usługowych – lokalne rozdziały energii dla małych odbiorników, sterowanie oświetleniem lub gniazdami.
• Obiektach przemysłowych – jako rozdzielnica pomocnicza w strefach suchych, np. w halach produkcyjnych, magazynach, warsztatach.
• Automatyce budynkowej – montaż styczników, przekaźników, zasilaczy modułowych i sterowników w dedykowanej obudowie z drzwiami transparentnymi.

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Obudowę mocuj na ścianie za pomocą kołków i wkrętów dostosowanych do podłoża (otwory montażowe w tylnej ściance). Wewnątrz znajduje się szyna DIN TH35 do instalowania aparatury modułowej oraz zaciski śrubowe N i PE. Przekrój przewodów dobierz do obciążenia zgodnie z normami – maksymalny przekrój przewodów przyłączeniowych wynika z konstrukcji zacisków (sprawdź dokumentację producenta). Po zakończeniu podłączeń sprawdź poprawność połączeń ochronnych i plombuj obudowę, jeśli wymaga tego projekt.

FAQ

• Jaki stopień ochrony ma rozdzielnica RN 1/6? Model 1910-01 posiada stopień ochrony IP40 – chroni przed wnikaniem ciał stałych o średnicy ≥1 mm i kroplami wody, co czyni go odpowiednim do suchych wnętrz.
• Czy drzwi są przezroczyste? Tak, rozdzielnica wyposażona jest w drzwi transparentne, które umożliwiają wizualny stan aparatury bez otwierania obudowy – zwiększa to wygodę obsługi i bezpieczeństwo.
• Ile modułów można zamontować w tej rozdzielnicy? Jest to wersja 1-rzędowa, mieszcząca 6 modułów o szerokości 18 mm każdy (łącznie 108 mm). Idealna do zabudowy do 6 wyłączników nadprądowych lub kombinacji zabezpieczeń.
