Rozdzielnica n/t RN 1/4 (N+PE) IP65 RAL7035+drzwi transparentne 147x217x117mm, Galant Plus | 1601-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

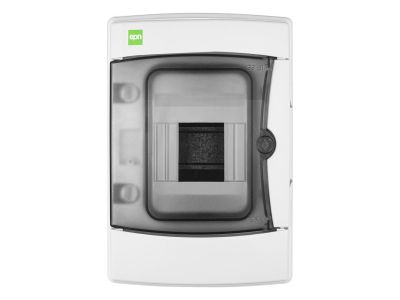

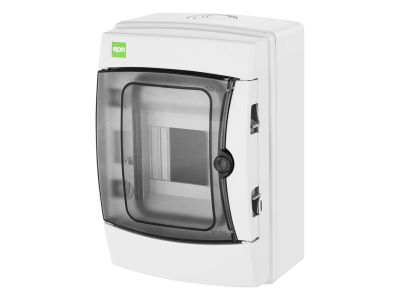

Rozdzielnica natynkowa RN 1/4 (N+PE) o symbolu 1601-01 marki Galant Plus to hermetyczne rozwiązanie do dystrybucji energii w warunkach wymagających wysokiej szczelności i wytrzymałości mechanicznej. Dzięki stopniowi ochrony IP65 oraz odporności na uderzenia IK08 zapewnia niezawodną pracę w trudnym środowisku. Obudowa z wysokiej jakości tworzywa ABS w kolorze RAL7035 (jasnoszary) wyposażona jest w przezroczyste drzwi umożliwiające kontrolę stanu aparatury bez otwierania. Wymiary 147x217x117 mm pozwalają na montaż w ograniczonej przestrzeni.

• Stopień ochrony IP65: całkowita ochrona przed pyłem i strumieniami wody – bezpieczna praca w wilgotnych pomieszczeniach, na zewnątrz i w zapyleniu.
• Odporność na uderzenia IK08: wytrzymuje uderzenia o energii 5 J – odporna na przypadkowe uszkodzenia mechaniczne w strefach narażonych na uderzenia.
• Klasa izolacji II: brak konieczności uziemiania obudowy – uproszczony montaż i wyższy poziom bezpieczeństwa użytkowania.
• Napięcie znamionowe AC 440 V / 50 Hz: odpowiednia do zasilania obwodów w standardowych instalacjach niskiego napięcia.
• W zestawie listwy przyłączeniowe PE+N: gotowa do podłączenia sieci – oszczędność czasu i materiałów instalacyjnych.
• Możliwość plombowania drzwi: zabezpieczenie przed nieautoryzowanym dostępem – wymagane w obiektach użyteczności publicznej i przemysłowych.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm PN-EN 61439-3:2012 oraz PN-EN 61439-1:2011, co potwierdza jej bezpieczeństwo i niezawodność w rozdziale energii elektrycznej. Posiada oznaczenie CE.

Zastosowanie

Rozdzielnica natynkowa RN 1/4 przeznaczona jest do zastosowań, gdzie wymagana jest odporność na wilgoć, pył i uszkodzenia mechaniczne. Sprawdza się zarówno wewnątrz, jak i na zewnątrz budynków.

• Zasilanie i zabezpieczenie obwodów w halach produkcyjnych, magazynach i warsztatach
• Instalacje w obiektach komunalnych: garaże, piwnice, pralnie, kotłownie
• Dystrybucja energii w systemach automatyki budynkowej i sterowania
• Instalacje zewnętrzne: tarasy, ogrody, oświetlenie elewacji – pod warunkiem osłonięcia przed bezpośrednim działaniem promieni słonecznych

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Rozdzielnicę montuje się na ścianie za pomocą kołków rozporowych (uchwyty w zestawie). Przewody należy podłączyć do listew zaciskowych PE i N z zachowaniem momentu dokręcania zgodnego z dokumentacją producenta. Przekrój przewodów dobrać do spodziewanego obciążenia prądowego. Po zakończeniu instalacji zaleca się sprawdzenie ciągłości przewodu ochronnego oraz próbę działania wyłączników różnicowoprądowych przed zamknięciem obudowy.

FAQ

• Jaki jest stopień ochrony obudowy? Rozdzielnica posiada stopień ochrony IP65 – jest całkowicie pyłoszczelna i odporna na strugi wody (od strony drzwi i obudowy).
• Czy obudowa wymaga uziemienia? Nie, rozdzielnica klasy II (izolacja podwójna) nie wymaga przewodu ochronnego – listwa PE służy wyłącznie do podłączenia żył ochronnych odbiorników.
• W jakich temperaturach może działać? Zakres temperatur pracy wynosi od -25°C do +85°C, co odpowiada większości klimatów umiarkowanych i przemysłowych.
