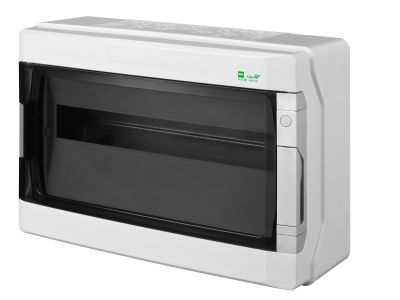

Rozdzielnica n/t RN 1/18 (N+PE) IP65 RAL7035+drzwi transparentne 432x290,5x160mm, Galant Plus | 1604-01 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Rozdzielnica natynkowa Galant Plus symbol 1604-01 to hermetyczna obudowa z tworzywa ABS o stopniu ochrony IP65 i odporności na uderzenia IK08. Przeznaczona do montażu naściennego, wyposażona w jeden rząd na 18 modułów (szerokość 17,5 mm każdy) oraz fabrycznie zamontowane listwy przyłączeniowe PE+N. Napięcie znamionowe AC 440 V/50 Hz, klasa izolacji II. Wymiary: 432x290,5x160 mm. Drzwi transparentne umożliwiają kontrolę wzrokową bez otwierania obudowy.

• Stopień ochrony IP65: całkowita odporność na pył i strugi wody – gwarancja bezpiecznej pracy w wilgotnych środowiskach, na zewnątrz budynków oraz w strefach narażonych na zachlapanie.
• Odporność na uderzenia IK08: wytrzymała konstrukcja chroni aparaturę przed skutkami przypadkowych uderzeń mechanicznych (energia 5 J).
• Klasa izolacji II: podwójna izolacja obudowy eliminuje konieczność stosowania przewodu ochronnego PE – zwiększa bezpieczeństwo i upraszcza instalację.
• Listwy przyłączeniowe PE+N w komplecie: ułatwiają szybkie, zgodne z przepisami podłączenie przewodów neutralnych i ochronnych – oszczędność czasu montażu.
• Możliwość plombowania drzwi: zabezpiecza przed nieautoryzowanym dostępem do aparatury – wymagane w obiektach użyteczności publicznej i strefach dostępnych dla osób nieupoważnionych.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm PN-EN 61439-3:2012 oraz PN-EN 61439-1:2011 dotyczących rozdzielnic niskonapięciowych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Rozdzielnica natynkowa RN 1/18 sprawdza się wszędzie tam, gdzie wymagana jest szczelna obudowa o wysokiej wytrzymałości mechanicznej i izolacji klasy II.

• W wilgotnych pomieszczeniach: piwnice, pralnie, garaże, hale produkcyjne z dużą wilgotnością powietrza.
• W instalacjach zewnętrznych pod zadaszeniem: ogrody, tarasy, altany, obiekty małej architektury.
• W obiektach użyteczności publicznej: szkoły, biura, hotele, gdzie wymagane jest plombowanie i łatwy dostęp serwisowy.
• Do rozdziału energii oraz zabezpieczenia obwodów w budynkach jednorodzinnych i wielorodzinnych (rozdzielnice oddziałowe).

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Obudowę mocuj do ściany za pomocą odpowiednich kołków (długość i średnica dobrana do podłoża). Przewody prowadź przez dławice wpuszczone w otwory wybijane w obudowie. Dokręcaj połączenia listew PE/N zgodnie z dokumentacją producenta. Nie przekraczaj dopuszczalnego przekroju przewodów ani momentu dokręcania – dane podano na tabliczce znamionowej w środku obudowy.

FAQ

• Czy rozdzielnica ma wbudowaną listwę zaciskową PE i N? Tak, w komplecie znajdują się listwy przyłączeniowe PE+N (każda osobna) – gotowe do podłączenia przewodów ochronnych i neutralnych.
• Jaki jest stopień ochrony rozdzielnicy i czy mogę ją montować na zewnątrz? Stopień ochrony IP65 zapewnia szczelność na pył i strugi wody – dopuszcza montaż na zewnątrz budynków pod warunkiem, że obudowa nie będzie zalewana (np. pod okapem). Dodatkowo odporność IK08 chroni przed uderzeniami.
• Czy obudowa wymaga uziemienia? Nie, dzięki klasie izolacji II nie ma potrzeby prowadzenia przewodu ochronnego PE do obudowy. Podwójna izolacja gwarantuje bezpieczeństwo nawet w przypadku uszkodzenia przewodów wewnątrz.
