Rozdzielnica n/t R-BOX 200x150x132mm, 190 4S, 2x230V + okienko inspekcyjne, IP44, biała | B.18.190-3 Pawbol

Opis i Kluczowe Cechy

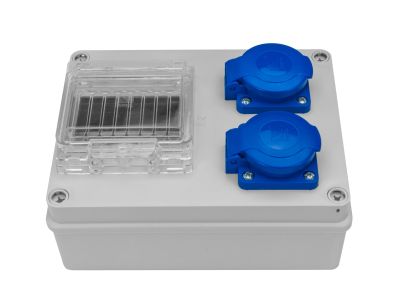

Rozdzielnica natynkowa serii R-BOX o wymiarach 200x150x132 mm to zaawansowane rozwiązanie od renomowanego producenta Pawbol, zaprojektowane z myślą o wymagających instalacjach elektroenergetycznych. Model o oznaczeniu 190 4S charakteryzuje się solidną konstrukcją wykonaną z wysokiej jakości polichlorku winylu (PVC), co zapewnia doskonałą odporność na uszkodzenia mechaniczne oraz wpływ czynników zewnętrznych. Urządzenie zostało fabrycznie wyposażone w dwa gniazda 230V, co znacząco przyspiesza proces prefabrykacji i montażu w miejscu docelowym.

• Okienko inspekcyjne: Przezroczysta klapka umożliwia szybką weryfikację stanu aparatury modułowej bez konieczności otwierania całej obudowy.
• Stopień ochrony IP44: Gwarantuje szczelność przed ciałami obcymi o średnicy powyżej 1 mm oraz ochronę przed bryzgami wody z dowolnego kierunku, co pozwala na montaż w miejscach o podwyższonej wilgotności.
• Kompletny zestaw: W opakowaniu znajduje się dedykowany dławik PG, który zapewnia szczelne wprowadzenie przewodów zasilających do wnętrza obudowy.
• Estetyka i trwałość: Białe wykończenie obudowy sprawia, że rozdzielnica estetycznie komponuje się z nowoczesną infrastrukturą przemysłową i warsztatową.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wykorzystanie materiału PVC o właściwościach samogasnących podnosi poziom bezpieczeństwa przeciwpożarowego instalacji. Rozdzielnica spełnia wymagania normy PN-EN 62208, co potwierdza jej przydatność jako obudowy do aparatury rozdzielczej i sterowniczej niskiego napięcia.

Zastosowanie

Rozdzielnica R-BOX 190 4S znajduje szerokie zastosowanie w sektorze profesjonalnym oraz półprofesjonalnym. Jest idealnym wyborem dla:

• Warsztatów i hal produkcyjnych: Jako punkt poboru energii dla elektronarzędzi i maszyn jednofazowych.
• Placów budowy: Dzięki wysokiej odporności mechanicznej i szczelności IP44 sprawdza się w trudnych warunkach tymczasowych instalacji zasilających.
• Garaży i pomieszczeń gospodarczych: Zapewnia bezpieczne i uporządkowane miejsce montażu zabezpieczeń nadprądowych oraz różnicowoprądowych.
• Infrastruktury ogrodowej: Może służyć jako centralny punkt sterowania oświetleniem zewnętrznym lub systemami nawadniania.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowanego elektryka. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Wprowadzenie przewodów: Należy wykorzystać dołączony dławik PG, aby zachować deklarowany stopień ochrony IP44. Dławik powinien być dokręcony z odpowiednim momentem, zapewniającym stabilność przewodu.
• Mocowanie do podłoża: Obudowę należy montować na płaskiej powierzchni, używając otworów montażowych przygotowanych przez producenta, co zapobiega odkształceniom korpusu.
• Podłączenie gniazd: Przewody zasilające gniazda 230V powinny mieć przekrój dostosowany do planowanego obciążenia (zalecane 2,5 mm² dla pełnego wykorzystania prądu znamionowego 16A).
• Aparatura modułowa: Wewnątrz znajduje się szyna DIN, na której należy stabilnie osadzić moduły, dbając o poprawne dokręcenie zacisków śrubowych.

FAQ

1. Czy rozdzielnica posiada w zestawie szynę DIN?
Tak, model R-BOX 190 4S jest przystosowany do montażu aparatury modułowej na standardowej szynie montażowej TS35.

2. Czy obudowa jest odporna na promieniowanie UV?
Materiał PVC użyty do produkcji obudowy wykazuje standardową odporność na warunki atmosferyczne, jednak przy bezpośredniej, długotrwałej ekspozycji na słońce zaleca się stosowanie dodatkowych osłon lub montaż w miejscu zacienionym.

3. Jakie gniazda są zamontowane w rozdzielnicy?
Rozdzielnica wyposażona jest w dwa gniazda ze stykiem ochronnym (bolcem) standardu 230V, co pozwala na bezpośrednie podłączenie odbiorników jednofazowych.
