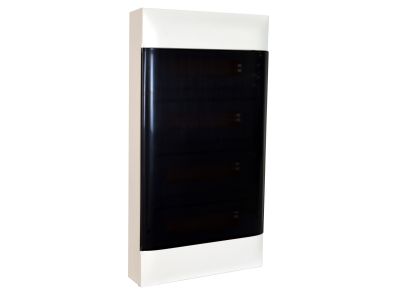

Rozdzielnica n/t Practibox S 4x18, drzwi przezroczyste | 137439 Legrand

Opis i Kluczowe Cechy

Rozdzielnica naścienna Practibox S (symbol 137439) to czterorzędowe obudowy o łącznej pojemności 72 modułów (4×18), przeznaczona do montażu w instalacjach niskiego napięcia. Wyposażona w przezroczyste drzwi umożliwiające bieżącą kontrolę, a także w zintegrowane listwy przyłączeniowe N i PE. Stopień ochrony IP40 oraz odporność mechaniczna IK07 zapewniają bezpieczną pracę w warunkach przemysłowych i budynkach użyteczności publicznej.

• Pojemność 72 modułów (4×18): pozwala na zabudowę dużej liczby aparatów modułowych w jednej rozdzielnicy, oszczędzając miejsce i upraszczając okablowanie.
• Stopień ochrony IP40 i IK07: chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed uderzeniami mechanicznymi o energii 2 J – gwarantuje trwałość i niezawodność w trudnym środowisku.
• II klasa ochronności: podwójna izolacja eliminuje konieczność stosowania przewodu ochronnego – zwiększa bezpieczeństwo użytkowania.
• Listwy przyłączeniowe N i PE: N: 2× (1×25 mm² + 12×16 mm²), PE: 1× (1×25 mm² + 34×16 mm²) – zapewniają łatwe i uporządkowane przyłączanie przewodów neutralnych i ochronnych.
• Materiał izolacyjny samogasnący (650°C): spełnia wysokie wymagania ogniowe, opóźniając rozprzestrzenianie się płomienia i podnosząc bezpieczeństwo pożarowe.

Zgodność z Normami

Rozdzielnica Practibox S jest zgodna z normami IEC/EN 60670-24 (obudowy rozdzielnic) oraz umożliwia tworzenie zestawów zgodnych z IEC/EN 61439-3 (rozdzielnice niskiego napięcia). Posiada oznaczenie CE i jest certyfikowana zgodnie z obowiązującymi przepisami.

Zastosowanie

Dzięki dużej pojemności i wytrzymałej konstrukcji rozdzielnica sprawdza się w wielu aplikacjach instalacji elektrycznych.

• Główne rozdzielnice w budynkach mieszkalnych, biurowych i użyteczności publicznej – do rozdziału energii oraz zabezpieczania obwodów.
• Instalacje przemysłowe i magazynowe – gdzie wymagana jest odporność na uderzenia i pył.
• Systemy automatyki budynkowej – do montażu styczników, przekaźników, sterowników i modułów komunikacyjnych.
• Miejsca, w których niezbędna jest przejrzystość wizualna – drzwi przezroczyste ułatwiają szybki przegląd stanu aparatów bez otwierania obudowy.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez personel z uprawnieniami SEP. Obudowę należy zamocować do ściany za pomocą odpowiednich kołków (nie są dołączone). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilające. Przewody prowadzić zgodnie z oznaczeniami listew N i PE, zachowując przekrój dostosowany do prądu obciążenia. Wszelkie modyfikacje konstrukcji (np. wycinanie otworów) wykonywać zgodnie z dokumentacją producenta.

FAQ

• Jaki stopień ochrony ma ta rozdzielnica? Obudowa posiada stopień ochrony IP40 (ochrona przed ciałami stałymi >1 mm) oraz odporność mechaniczną IK07 (energia uderzenia 2 J).
• Czy do rozdzielnicy są dołączone listwy N i PE? Tak, w zestawie znajdują się listwy: N (2× (1×25 mm² + 12×16 mm²)) oraz PE (1× (1×25 mm² + 34×16 mm²)).
• Ile modułów mogę zamontować w tej rozdzielnicy? Łączna pojemność wynosi 72 moduły, rozmieszczone w 4 rzędach po 18 modułów. Każdy rząd mieści aparaty o szerokości 17,5 mm lub ich wielokrotności.
