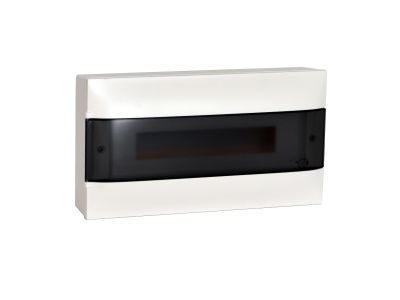

Rozdzielnica n/t Practibox S 1x18, drzwi przezroczyste | 137436 Legrand

Opis i Kluczowe Cechy

Rozdzielnica naścienna Practibox S o numerze katalogowym 137436 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych instalacjach elektroenergetycznych. Urządzenie charakteryzuje się jednorzędową konstrukcją pozwalającą na montaż do 18 modułów aparatury modułowej, co czyni ją idealnym wyborem dla rozbudowanych obwodów w budownictwie mieszkaniowym i komercyjnym. Obudowa została wykonana z wysokiej jakości materiału izolacyjnego o właściwościach samogasnących (odporność na żar do 650°C), co znacząco podnosi poziom bezpieczeństwa pożarowego obiektu.

• Stopień ochrony IP 40: Zapewnia skuteczną ochronę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem wewnątrz pomieszczeń.
• Odporność mechaniczna IK 07: Gwarantuje wytrzymałość na uderzenia o energii do 2 dżuli, chroniąc aparaturę przed przypadkowymi uszkodzeniami mechanicznymi.
• II klasa ochronności: Zapewnia pełne bezpieczeństwo użytkowania poprzez zastosowanie izolacji wzmocnionej, co eliminuje konieczność uziemiania samej obudowy.
• Transparentne drzwi: Wykończenie dymne pozwala na szybką inspekcję stanu aparatury bez konieczności otwierania rozdzielnicy.
• Kompletne wyposażenie: Produkt dostarczany jest z fabrycznymi listwami przyłączeniowymi N i PE, co przyspiesza proces prefabrykacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla odbiorów technicznych i bezpieczeństwa eksploatacji. Rozdzielnica spełnia wymagania normy IEC/EN 60670-24, co definiuje ją jako bezpieczną obudowę do domowych i podobnych stałych instalacji elektrycznych. Ponadto, konstrukcja Practibox S pozwala na tworzenie kompletnych zestawów rozdzielczych w pełni zgodnych z normą IEC/EN 61439-3, dotyczącą rozdzielnic tablicowych przeznaczonych do obsługi przez osoby niewykwalifikowane (DBO).

Zastosowanie

Dzięki szerokości wynoszącej 436 mm i możliwości montażu 18 modułów w jednym rzędzie, rozdzielnica ta znajduje szerokie zastosowanie w nowoczesnych instalacjach inteligentnego domu, systemach automatyki budynkowej oraz jako główny punkt rozdziału energii w apartamentach. Jest to rozwiązanie dedykowane dla instalatorów poszukujących estetycznego, a zarazem funkcjonalnego produktu, który pomieści nie tylko standardowe wyłączniki nadprądowe, ale również ochronniki przepięć czy sterowniki oświetlenia. Głębokość podstawy wynosząca 107 mm pozwala na swobodne prowadzenie przewodów za szyną TH35.

Wskazówki Montażowe

Montaż naścienny rozdzielnicy Practibox S jest intuicyjny i zoptymalizowany pod kątem oszczędności czasu elektryka. Podczas instalacji należy zwrócić uwagę na odpowiednie wykorzystanie dołączonych listew zaciskowych:

• Listwa N: Wyposażona w 1 otwór dla przewodu o przekroju 25 mm² oraz 12 otworów dla przewodów do 16 mm², co pozwala na stabilne i bezpieczne rozdzielenie potencjału neutralnego.
• Listwa PE: Analogiczna konfiguracja (1x25 mm² + 12x16 mm²) zapewnia pewne połączenie przewodów ochronnych, kluczowe dla skuteczności ochrony przeciwporażeniowej.
• Przestrzeń okablowania: Zaleca się zachowanie odpowiedniego promienia gięcia przewodów, wykorzystując przestronne wnętrze obudowy o wysokości 236 mm.

FAQ

• Czy rozdzielnica posiada szynę DIN w zestawie? Tak, rozdzielnica jest fabrycznie wyposażona w szynę montażową TH35 do instalacji aparatury modułowej.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Konstrukcja serii Practibox S zazwyczaj pozwala na odwracalność drzwi, co ułatwia dopasowanie do warunków lokalowych.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć do listew zaciskowych? Listwy N i PE pozwalają na podłączenie jednego przewodu głównego o przekroju znamionowym do 25 mm² oraz dwunastu przewodów o przekroju do 16 mm².
