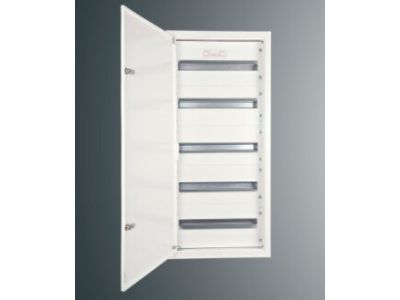

Rozdzielnica n/t modułowa RZ 22NN 5 x 20S 952x423x200;szyna TH35; IP30; RAL 9003 | RZ 22NN 5 x 20S Kubiak

Opis i Kluczowe Cechy

Rozdzielnica natynkowa modułowa RZ 22NN to zaawansowane rozwiązanie od renomowanego producenta KUBIAK, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych wymagających dużej gęstości upakowania aparatury. Model ten charakteryzuje się imponującą pojemnością 100 modułów, rozmieszczonych w układzie 5 rzędów po 20 modułów (5 x 20S). Konstrukcja o wymiarach 952x423x200 mm zapewnia optymalną przestrzeń do prowadzenia przewodów oraz montażu aparatury modułowej na standardowych szynach montażowych TH35.

• Solidna konstrukcja: Obudowa wykonana z wysokiej jakości materiałów, malowana proszkowo na kolor biały (RAL 9003), co zapewnia estetyczny wygląd i odporność na zarysowania.
• Stopień ochrony IP30: Zapewnia skuteczną ochronę przed dostępem do części niebezpiecznych oraz przed ciałami obcymi o średnicy powyżej 12,5 mm, co jest standardem w suchych pomieszczeniach wewnątrz budynków.
• Ergonomia montażu: Duża głębokość wynosząca 200 mm pozwala na swobodne ułożenie wiązek kablowych pod szynami TH35, co minimalizuje ryzyko przegrzewania się styków i ułatwia serwisowanie.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskiego napięcia. Spełnienie wymagań normy PN-EN 61439 gwarantuje bezpieczeństwo użytkowania, odpowiednią wytrzymałość dielektryczną oraz stabilność mechaniczną konstrukcji. Zastosowanie powłoki lakierniczej RAL 9003 jest zgodne z wymogami estetycznymi i antykorozyjnymi dla osprzętu elektroinstalacyjnego przeznaczonego do montażu wewnątrz obiektów.

Zastosowanie

Rozdzielnica RZ 22NN 5 x 20S znajduje szerokie zastosowanie w budownictwie wielorodzinnym, obiektach biurowych oraz w przemyśle lekkim. Dzięki możliwości zamontowania aż 100 modułów, idealnie sprawdza się jako:

• Główny punkt rozdziału energii w dużych apartamentach i domach jednorodzinnych.
• Rozdzielnica piętrowa w budynkach użyteczności publicznej.
• Centrum sterowania automatyką budynkową, gdzie wymagana jest duża liczba przekaźników, styczników i sterowników PLC montowanych na szynie DIN.

Wskazówki Montażowe

Podczas instalacji rozdzielnicy natynkowej KUBIAK należy zwrócić uwagę na następujące aspekty techniczne:

• Poziomowanie: Przed ostatecznym dokręceniem kołków rozporowych należy precyzyjnie wypoziomować obudowę, aby zapewnić prawidłowe działanie drzwiczek i estetykę instalacji.
• Zarządzanie przewodami: Zaleca się stosowanie opasek kablowych i korytek grzebieniowych wewnątrz obudowy, aby zachować przejrzystość instalacji i ułatwić późniejszą diagnostykę.
• Moment dokręcania: Przy montażu aparatury na szynie TH35 należy przestrzegać momentów dokręcania zacisków określonych przez producentów osprzętu, co zapobiega wypalaniu styków.
• Wpusty kablowe: Należy starannie przygotować otwory pod dławnice lub przepusty, aby zachować deklarowany stopień ochrony IP30.

FAQ

• Czy rozdzielnica posiada szyny TH35 w zestawie? Tak, model RZ 22NN jest standardowo wyposażony w stalowe szyny montażowe TH35 (szyny DIN) dla każdego z 5 rzędów.
• Jaki jest kolor obudowy? Obudowa jest malowana proszkowo na kolor biały sygnałowy, zgodny z paletą RAL 9003.
• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP30 oraz konstrukcja natynkowa są dedykowane wyłącznie do zastosowań wewnątrz pomieszczeń, w miejscach nienarażonych na bezpośrednie działanie wilgoci.
