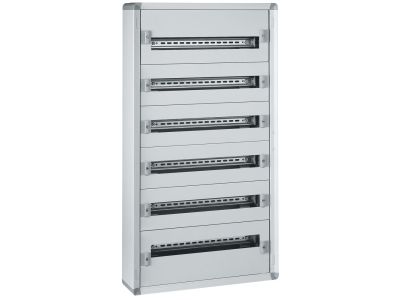

Rozdzielnica n/t metalowa wyposażona 6x24 XL3 160 Uwaga: Drzwi zamawiane oddzielnie | 020006 Legrand

Opis i Kluczowe Cechy

Rozdzielnica naścienna Legrand z serii XL3 160 o numerze katalogowym 20006 to zaawansowane rozwiązanie dedykowane dla profesjonalnych instalacji elektroenergetycznych. Konstrukcja wykonana z wysokiej jakości metalu zapewnia wyjątkową trwałość i sztywność, co jest kluczowe w wymagających środowiskach przemysłowych i komercyjnych. Urządzenie oferuje imponującą pojemność 144 modułów rozmieszczonych w 6 rzędach po 24 moduły każdy, co pozwala na przejrzystą organizację aparatury modułowej oraz montaż wyłączników kompaktowych DPX 125.

• Wysoka odporność ogniowa: Obudowa charakteryzuje się odpornością na żar do temperatury 750 °C zgodnie z normą IEC 60695-2-1, co czyni ją bezpiecznym wyborem do budynków użyteczności publicznej.
• Elastyczność montażu: Demontowalna konstrukcja wsporcza wyposażona w szyny TH35 (DIN) znacząco ułatwia prefabrykację rozdzielnicy poza miejscem docelowego montażu.
• Zarządzanie okablowaniem: Produkt wyposażono w fabryczną listwę przyłączeniową PE posiadającą 36 otworów dla przewodów o przekroju od 1,5 do 10 mm² oraz 2 otwory dla przewodów o przekroju do 35 mm², co gwarantuje pewne i bezpieczne połączenia ochronne.
• Modułowość: Demontowane płyty górna i dolna umożliwiają łatwe wprowadzenie kabli oraz opcjonalny montaż dedykowanych płyt dławicowych.

Zgodność z Normami

Rozdzielnica Legrand XL3 160 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania i łatwość odbioru instalacji. Produkt spełnia wymagania normy IEC EN 60439-1, co pozwala na budowę profesjonalnych zestawów niskiego napięcia. Stopień ochrony zależy od konfiguracji: bez drzwi wynosi on IP 30 (IK 07), natomiast po doposażeniu w dedykowane drzwi i uszczelkę wzrasta do poziomu IP 43 oraz odporności mechanicznej IK 08. Estetyczne wykończenie w kolorze szarym RAL 7035 zapewnia profesjonalny wygląd w każdym pomieszczeniu technicznym.

Zastosowanie

Dzięki swojej dużej pojemności (144 moduły) oraz możliwości montażu aparatury o większym prądzie znamionowym (DPX 125), rozdzielnica ta znajduje szerokie zastosowanie w:

• Budynkach użyteczności publicznej (szkoły, szpitale, urzędy) ze względu na wysoką klasę odporności ogniowej.
• Nowoczesnych obiektach biurowych jako główny lub piętrowy punkt rozdziału energii.
• Zakładach przemysłowych, gdzie wymagana jest solidna, metalowa obudowa odporna na uszkodzenia mechaniczne.
• Wielorodzinnych budynkach mieszkalnych jako rozdzielnica główna administracyjna.

Wskazówki Montażowe

Podczas instalacji rozdzielnicy XL3 160 należy zwrócić uwagę na następujące aspekty techniczne:

• Kompletacja zestawu: Należy pamiętać, że drzwi (metalowe lub przeszklone) oraz listwy przyłączeniowe N nie wchodzą w skład zestawu i muszą być zamówione oddzielnie w zależności od potrzeb projektu.
• Przestrzeń robocza: Wymiary obudowy (wysokość 1050 mm, szerokość 575 mm, głębokość 147 mm) wymagają odpowiedniego zaplanowania miejsca na ścianie, zapewniając swobodny dostęp do aparatury.
• Wprowadzanie przewodów: Wykorzystanie demontowalnych płyt przepustowych pozwala na precyzyjne docięcie otworów pod dławnice, co utrzymuje deklarowany stopień ochrony IP.
• Moment dokręcania: Przy podłączaniu przewodów do listwy PE należy stosować odpowiedni moment dokręcania, aby zapewnić trwałość styku elektrycznego i uniknąć przegrzewania się zacisków.

FAQ

• Czy rozdzielnica zawiera drzwi w zestawie? Nie, drzwi są elementem zamawianym oddzielnie, co pozwala na wybór między wariantem pełnym metalowym a transparentnym.
• Jaki jest maksymalny prąd aparatury, którą można zamontować? Rozdzielnica jest przystosowana do montażu wyłączników kompaktowych DPX 125, co sugeruje optymalną pracę w systemach do 160A.
• Czy w rozdzielnicy są szyny N? Zestaw zawiera listwę PE. Listwy neutralne (N) należy dobrać i zamówić oddzielnie, dopasowując je do konfiguracji instalacji (np. dla wyłączników różnicowoprądowych).
• Jaki jest stopień ochrony bez drzwi? Bez zamontowanych drzwi rozdzielnica posiada stopień ochrony IP 30.
