Rozdzielnica n/t metalowa MN54/3/18, 54 moduły 3x18, 436x605x130, IP30, RAL9003 | MN54/3/18 Doktorvolt

Opis i Kluczowe Cechy

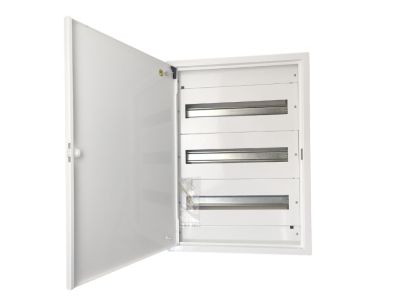

Rozdzielnica natynkowa metalowa MN54/3/18 marki Doktorvolt to profesjonalne rozwiązanie zaprojektowane z myślą o zaawansowanych systemach rozdziału energii. Konstrukcja o pojemności 54 modułów, rozmieszczonych w trzech rzędach po 18 modułów każdy, zapewnia optymalną przestrzeń dla aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć. Obudowa została wykonana z wysokiej jakości metalu o grubości 1 mm, co gwarantuje wyjątkową sztywność i odporność na odkształcenia. Powłoka ochronna w kolorze RAL9003 (biały sygnałowy) nie tylko estetycznie komponuje się z nowoczesnymi wnętrzami, ale również chroni materiał przed czynnikami zewnętrznymi.

• Wysoka obciążalność: Prąd znamionowy In wynoszący 125A pozwala na obsługę rozbudowanych obwodów elektrycznych.
• Bezpieczeństwo izolacji: Znamionowe napięcie izolacji Ui na poziomie 500 V zapewnia bezpieczną pracę aparatury przy napięciu znamionowym 230/400V.
• Odporność mechaniczna: Stopień ochrony IK07 świadczy o wysokiej odporności na uderzenia mechaniczne, co jest kluczowe w warunkach przemysłowych.
• Uniwersalność montażu: Drzwi wyposażone w zamek są w pełni uniwersalne – mogą być montowane jako lewo- lub prawostronne, zależnie od potrzeb instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic niskiego napięcia. Stopień ochrony IP30 zapewnia skuteczną barierę przed dostępem do części niebezpiecznych dla ciał stałych o średnicy powyżej 2,5 mm, co czyni ją idealnym rozwiązaniem do wnętrz budynków. Klasa izolacji I oraz zgodność z parametrami napięciowymi 230/400V 50Hz potwierdzają profesjonalny charakter urządzenia, dedykowanego do pracy w stabilnych systemach dystrybucji mocy.

Zastosowanie

Rozdzielnica MN54/3/18 znajduje szerokie zastosowanie w wielu sektorach gospodarki. Dzięki swojej pojemności i wytrzymałości jest rekomendowana do:

• Przemysłu: Jako lokalne punkty rozdziału mocy w halach produkcyjnych i magazynach.
• Budownictwa komercyjnego: W biurowcach, centrach handlowych oraz placówkach użyteczności publicznej.
• Budownictwa mieszkaniowego: Jako główna rozdzielnica w domach jednorodzinnych lub budynkach wielorodzinnych o wysokim zapotrzebowaniu na moduły zabezpieczające.
• Sektora dystrybucji energii: Do montażu aparatury sterowniczej i pomiarowej.

Wskazówki Montażowe

Instalacja rozdzielnicy została uproszczona dzięki przemyślanej konstrukcji modułowej. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Przygotowanie kabli: Wykorzystaj fabryczne wejścia kablowe zlokalizowane na górze i na dole obudowy, co pozwala na elastyczne doprowadzenie przewodów z dowolnego kierunku.
• Stabilizacja: Dno obudowy należy solidnie przytwierdzić do podłoża, co zapobiega skręcaniu konstrukcji podczas dokręcania zacisków aparatury.
• Organizacja przewodów: Zintegrowane szyny DIN oraz szyny zbiorcze ułatwiają logiczne rozmieszczenie komponentów i estetyczne ułożenie wiązek kablowych.
• Warunki pracy: Montaż powinien odbywać się w pomieszczeniach, gdzie temperatura otoczenia mieści się w zakresie od -5°C do +40°C.

FAQ

• Czy rozdzielnica posiada zamek w zestawie? Tak, rozdzielnica wyposażona jest w drzwi z zamkiem, co ogranicza dostęp osobom niepowołanym. Klucz dostępny jest jako akcesorium.
• Czy mogę zmienić kierunek otwierania drzwi? Tak, konstrukcja drzwi jest uniwersalna, co pozwala na ich montaż po lewej lub prawej stronie obudowy.
• Jaka jest maksymalna liczba modułów? Rozdzielnica mieści łącznie 54 moduły (3 rzędy po 18 modułów na szynie DIN).
• Z jakiego materiału wykonana jest obudowa? Obudowa wykonana jest w całości z metalu o grubości 1 mm, malowanego proszkowo na kolor RAL9003.
