Rozdzielnica n/t metalowa MN36/2/18, 36 moduły 2x18, 436x455x130, IP30, RAL9003 | MN36/2/18 Doktorvolt

Opis i Kluczowe Cechy

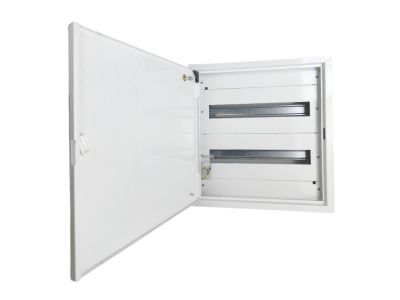

Rozdzielnica natynkowa metalowa MN36/2/18 marki Doktorvolt to profesjonalne rozwiązanie przeznaczone do bezpiecznego rozdziału energii elektrycznej oraz montażu aparatury modułowej. Konstrukcja została wykonana z wysokiej jakości metalu o grubości 1 mm, co zapewnia wyjątkową sztywność i odporność na odkształcenia mechaniczne, potwierdzoną klasą odporności IK07. Obudowa o wymiarach 436x455x130 mm oferuje przestrzeń na 36 modułów rozmieszczonych w dwóch rzędach po 18 jednostek na każdą szynę DIN.

• Wysoka obciążalność: Prąd znamionowy In wynoszący 125A pozwala na obsługę rozbudowanych instalacji o dużym zapotrzebowaniu na moc.
• Bezpieczeństwo izolacji: Znamionowe napięcie izolacji Ui na poziomie 500 V gwarantuje bezpieczną pracę aparatury przy napięciu znamionowym 230/400V.
• Trwałość powłoki: Wykończenie w kolorze RAL9003 z powłoką ochronną zapewnia estetyczny wygląd i odporność na korozję.
• Uniwersalność montażu: Drzwi wyposażone w zamek są w pełni uniwersalne – mogą być montowane jako lewo- lub prawostronne, co ułatwia aranżację w ciasnych przestrzeniach.
• Stabilność konstrukcji: Specjalnie zaprojektowane dno obudowy zapobiega skręcaniu się konstrukcji podczas montażu na nierównych powierzchniach.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i obudów niskiego napięcia. Stopień ochrony IP30 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych narzędziem oraz ochronę przed ciałami obcymi o średnicy powyżej 12 mm. Pierwsza klasa izolacji oraz odporność mechaniczna IK07 sprawiają, że rozdzielnica spełnia wymagania stawiane urządzeniom pracującym w sektorze dystrybucji energii oraz budownictwie użyteczności publicznej.

Zastosowanie

Rozdzielnica MN36/2/18 znajduje szerokie zastosowanie w wielu gałęziach gospodarki:

• Przemysł: Jako lokalne punkty rozdziału mocy i sterowania maszynami.
• Budynki komercyjne i biurowe: Idealna do montażu wyłączników nadprądowych, różnicowoprądowych oraz ograniczników przepięć chroniących infrastrukturę IT.
• Budownictwo mieszkaniowe: Estetyczna obudowa RAL9003 doskonale komponuje się w nowoczesnych klatkach schodowych i pomieszczeniach technicznych.
• Sektor dystrybucji energii: Wykorzystywana do budowy zaawansowanych układów zabezpieczających.

Wskazówki Montażowe

Podczas instalacji rozdzielnicy MN36/2/18 należy zwrócić uwagę na następujące aspekty techniczne:

• Wprowadzanie przewodów: Elastyczność instalacji zapewniają fabryczne wejścia kablowe umieszczone zarówno na górze, jak i na dole obudowy.
• Montaż aparatury: Wykorzystanie ramy montażowej z szynami DIN ułatwia precyzyjne osadzenie modułów i zachowanie odpowiednich odstępów izolacyjnych.
• Warunki pracy: Urządzenie jest przystosowane do pracy w temperaturze otoczenia od -5°C do +40°C.
• Uziemienie: Ze względu na I klasę izolacji, należy bezwzględnie pamiętać o prawidłowym podłączeniu przewodu ochronnego do metalowej obudowy.

FAQ

• Czy rozdzielnica posiada zamek w zestawie? Tak, rozdzielnica wyposażona jest w drzwi z zamkiem, co ogranicza dostęp osobom niepowołanym. Klucz dostępny jest jako akcesorium.
• Ile modułów można zamontować w jednym rzędzie? Konstrukcja MBOX18 pozwala na montaż dokładnie 18 modułów o szerokości 17,5 mm w każdym z dwóch rzędów.
• Czy obudowę można zamontować wnękowo? Tak, konstrukcja serii MN jest przystosowana zarówno do montażu naściennego (natynkowego), jak i do zabudowy wnękowej.
• Z jakiego materiału wykonana jest obudowa? Całość konstrukcji, w tym dno, rama i pokrywa, wykonana jest z solidnego metalu o grubości 1 mm.
