Rozdzielnica n/t metalowa MN120/5/24, 120 moduły 5x24, 544x986x130, IP30, RAL9003 | MN120/5/24 Doktorvolt

Opis i Kluczowe Cechy

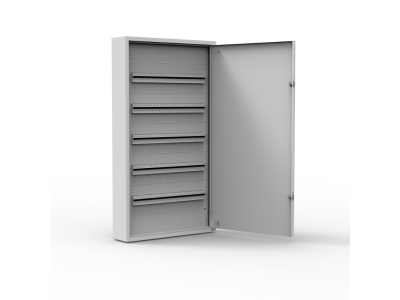

Rozdzielnica natynkowa metalowa MN120/5/24 marki Doktorvolt to zaawansowane rozwiązanie konstrukcyjne zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Obudowa charakteryzuje się pojemnością aż 120 modułów, rozmieszczonych w układzie 5 rzędów po 24 moduły każdy, co pozwala na kompleksową zabudowę aparatury modułowej w jednym punkcie rozdzielczym. Wykonanie z wysokiej jakości metalu o grubości 1 mm, pokrytego powłoką ochronną w kolorze RAL9003, gwarantuje nie tylko estetyczny wygląd, ale przede wszystkim wysoką odporność mechaniczną na poziomie IK07.

• Wysoka obciążalność: Prąd znamionowy In wynoszący 125A pozwala na obsługę rozbudowanych obwodów zasilających.
• Bezpieczeństwo izolacji: Znamionowe napięcie izolacji Ui równe 500 V zapewnia bezpieczną pracę aparatury przy napięciu znamionowym 230/400V AC.
• Solidna konstrukcja: Sztywny korpus zapobiega skręcaniu się obudowy podczas montażu na nierównych powierzchniach.
• Uniwersalne drzwi: Możliwość montażu drzwiczek jako lewo- lub prawostronne zwiększa ergonomię użytkowania w ciasnych pomieszczeniach.
• Zabezpieczenie dostępu: Drzwi wyposażone w zamek chronią przed dostępem osób niepowołanych do aparatury zabezpieczającej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskonapięciowych. Stopień ochrony IP30 zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 2,5 mm, co jest standardem dla instalacji wewnątrz budynków. Klasa izolacji I oraz odporność mechaniczna IK07 potwierdzają trwałość urządzenia w wymagających warunkach eksploatacyjnych, przy zachowaniu pełnego bezpieczeństwa przeciwporażeniowego użytkowników.

Zastosowanie

Rozdzielnica MN120/5/24 znajduje szerokie zastosowanie w sektorach, gdzie wymagana jest duża gęstość upakowania aparatury modułowej. Jest idealnym wyborem dla:

• Przemysłu: Jako lokalne punkty rozdziału mocy w halach produkcyjnych i magazynach.
• Budownictwa komercyjnego: W biurowcach, centrach handlowych oraz placówkach użyteczności publicznej do montażu wyłączników nadmiarowo-prądowych i różnicowoprądowych.
• Budownictwa mieszkaniowego: W dużych budynkach wielorodzinnych jako główna rozdzielnica piętrowa lub administracyjna.
• Automatyki: Jako obudowa dla sterowników PLC, przekaźników i innych elementów sterowniczych montowanych na szynie DIN.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Dzięki przemyślanej konstrukcji, instalacja jest szybka i intuicyjna:

• Wpusty kablowe: Elastyczność wprowadzania przewodów zapewniają otwory umieszczone zarówno na górze, jak i na dole obudowy.
• Rama montażowa: Wyjmowana rama ułatwia oszynowanie i montaż aparatury poza obudową, co znacząco skraca czas pracy instalatora.
• Szyny DIN: Standardowe szyny montażowe są stabilnie osadzone, co gwarantuje pewne trzymanie ciężkich aparatów modułowych.
• Warunki pracy: Należy zapewnić montaż w temperaturze otoczenia od -5°C do +40°C, aby zachować parametry znamionowe komponentów.

FAQ

1. Czy rozdzielnica posiada w zestawie szyny zaciskowe N i PE?
Standardowo rozdzielnica wyposażona jest w szyny DIN i ramy montażowe. Szyny zbiorcze ułatwiające podłączenie są integralną częścią systemu montażowego, natomiast szczegółowe wyposażenie w listwy zaciskowe zależy od konkretnej konfiguracji osprzętu.

2. Czy można zamontować rozdzielnicę wnękowo?
Model MN120/5/24 jest dedykowany głównie do montażu natynkowego (n/t), jednak konstrukcja metalowa pozwala na pewną elastyczność montażową w zależności od przygotowanego podłoża.

3. Czy klucz do zamka jest dołączony do zestawu?
Klucz do drzwi jest dostępny jako akcesorium, co pozwala na ujednolicenie systemów dostępu w przypadku instalacji wielu rozdzielnic w jednym obiekcie.
