Rozdzielnica n/t licznikowa RZ 7NN P O T3F + 36S PŁYTKA 577x423x135; z okienkiem; IP30; RAL 9003 | RZ 7NN P O T3F + 36S PŁYTKA Kubiak

Opis i Kluczowe Cechy

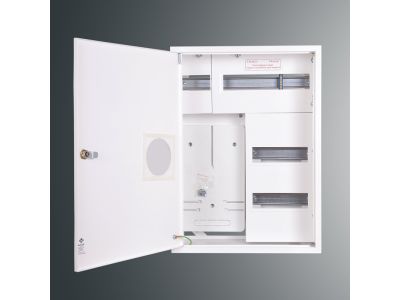

Rozdzielnica natynkowa RZ 7NN P O T3F + 36S marki KUBIAK to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o kompleksowej obsłudze układów pomiarowo-rozdzielczych w budownictwie mieszkaniowym oraz komercyjnym. Konstrukcja o wymiarach 577x423x135 mm została wykonana z wysokiej jakości blachy stalowej, co gwarantuje sztywność i odporność na uszkodzenia mechaniczne. Produkt wykończony jest lakierem proszkowym w kolorze białym (RAL 9003), co zapewnia estetyczny wygląd i trwałość powłoki.

• Miejsce na licznik 3-fazowy: Specjalna płyta montażowa umożliwia stabilną instalację standardowego licznika energii elektrycznej.
• Pojemność modułowa: Rozdzielnica oferuje miejsce na 36 modułów (36S), co pozwala na montaż szerokiej gamy aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć.
• Okienko rewizyjne: Zastosowane okienko pozwala na szybki odczyt stanu licznika bez konieczności otwierania drzwi rozdzielnicy, co podnosi komfort użytkowania.
• Stopień ochrony IP30: Zapewnia ochronę przed ciałami obcymi o średnicy powyżej 2,5 mm, co jest standardem dla instalacji wewnątrz suchych pomieszczeń.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami bezpieczeństwa dla rozdzielnic niskiego napięcia. Spełnia wymagania normy PN-EN 61439, co jest gwarancją bezpieczeństwa zarówno dla instalatora, jak i użytkownika końcowego. Zastosowane materiały izolacyjne oraz systemy uziemień zapewniają pełną kompatybilność z nowoczesnymi systemami ochrony przeciwporażeniowej.

Zastosowanie

Rozdzielnica RZ 7NN P O T3F + 36S znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagane jest połączenie sekcji pomiarowej z rozbudowaną sekcją zabezpieczeń. Jest idealnym wyborem dla:

• Budynków jednorodzinnych i wielorodzinnych jako główny punkt rozdziału energii.
• Lokali usługowych i biurowych wymagających precyzyjnego opomiarowania zużycia energii.
• Warsztatów i małych zakładów produkcyjnych, gdzie liczba obwodów wymaga zastosowania 36 modułów aparatury.

Wskazówki Montażowe

Montaż natynkowy rozdzielnicy powinien odbywać się na stabilnej, pionowej powierzchni. Dzięki przemyślanej konstrukcji, instalator ma ułatwiony dostęp do zacisków i szyn montażowych. Podczas instalacji należy zwrócić uwagę na:

• Prowadzenie przewodów: Odpowiednia głębokość obudowy (135 mm) pozwala na swobodne ułożenie wiązek przewodów o różnych przekrojach, minimalizując ryzyko ich przegrzania.
• Moment dokręcania: Wszystkie połączenia śrubowe aparatury modułowej powinny być dokręcone zgodnie z zaleceniami producentów osprzętu, aby uniknąć wzrostu rezystancji styków.
• Uziemienie: Należy pamiętać o poprawnym podłączeniu przewodu ochronnego do dedykowanych zacisków uziemiających wewnątrz obudowy.

FAQ

• Czy rozdzielnica posiada szyny TH-35 w zestawie? Tak, rozdzielnica jest wyposażona w standardowe szyny montażowe DIN (TH-35), które umożliwiają szybki zatrzaskowy montaż aparatury modułowej.
• Czy obudowa jest odporna na korozję? Tak, stalowa blacha jest zabezpieczona procesem fosforowania i malowania proszkowego, co skutecznie chroni ją przed korozją w warunkach wewnętrznych.
• Czy w rozdzielnicy można zamontować licznik elektroniczny? Tak, płyta montażowa jest uniwersalna i przystosowana zarówno do tradycyjnych liczników indukcyjnych, jak i nowoczesnych liczników elektronicznych 3-fazowych.
