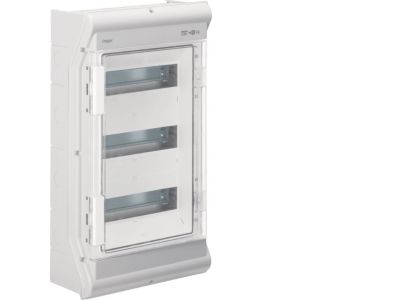

Rozdzielnica n/t IP65 odporna na UV przetłoczenia 3R/36M (3x12), Vector outdoor | VE312PN Hager

Opis i Kluczowe Cechy

Rozdzielnica natynkowa Vector Outdoor VE312PN to solidna obudowa zaprojektowana do montażu aparatury modułowej w instalacjach zewnętrznych. Dzięki stopniowi ochrony IP65 oraz odporności na promieniowanie UV zapewnia bezpieczną pracę urządzeń w trudnych warunkach atmosferycznych. Pojemność 36 modułów (3 rzędy po 12 modułów) umożliwia rozbudowę układu sterowania, rozdziału mocy i pomiarów.

• Stopień ochrony IP65: Pyłoszczelność i ochrona przed strugami wody – idealna do montażu na zewnątrz budynków, w ogrodzeniach czy na dachach.
• Odporność na promieniowanie UV: Obudowa zachowuje właściwości mechaniczne i estetyczne nawet po latach ekspozycji na słońce.
• Pojemność 36 modułów (3x12): Trzy rzędy po 12 miejsc na aparaty modułowe – umożliwia elastyczne rozplanowanie rozdzielnicy.
• Wyposażenie w szynę TH35 oraz listwy N/PE: Gotowa do bezpośredniego montażu aparatury modułowej – oszczędność czasu instalacji.
• Konstrukcja natynkowa z przetłoczeniami: Ułatwia wyprowadzenie przewodów i zapewnia sztywność mechaniczną obudowy.

Zgodność z Normami

Rozdzielnica Vector Outdoor VE312PN została zaprojektowana zgodnie z europejskimi standardami dla osprzętu instalacyjnego. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Rozdzielnica natynkowa Vector Outdoor sprawdza się wszędzie tam, gdzie aparatura modułowa wymaga ochrony przed czynnikami atmosferycznymi. Dzięki uniwersalnej budowie nadaje się do różnorodnych scenariuszy w instalacjach elektrycznych.

• Zewnętrzne zasilanie i rozdział mocy: W ogrodzeniach, altanach, garażach wolnostojących – zabezpieczenie obwodów przed deszczem i słońcem.
• Sterowanie oświetleniem zewnętrznym: Montaż styczników, przekaźników i wyłączników zmierzchowych w jednej obudowie.
• Instalacje fotowoltaiczne i automatyka budynkowa: Umieszczenie aparatury ochronnej i sterującej w pobliżu paneli PV.
• Pomiary energii i sygnalizacja: Lokalne liczniki, wskaźniki LED, czujniki – wszystko w odpornej na UV obudowie.

Wskazówki Montażowe

Montaż rozdzielnicy oraz wszelkie prace elektryczne mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Rozdzielnicę należy przymocować do podłoża za pomocą dołączonych uchwytów lub szyny mocującej. Kable wprowadzać przez dławice lub przepusty kablowe o odpowiednim stopniu ochrony (minimum IP65). Przed zamknięciem pokrywy sprawdzić szczelność uszczelek. Wszelkie połączenia wykonywać zgodnie z dokumentacją techniczną oraz zasadami sztuki instalatorskiej.

FAQ

• Czy rozdzielnica nadaje się do montażu w miejscach narażonych na bezpośrednie działanie deszczu? Tak, dzięki stopniowi ochrony IP65 i odporności na UV może być instalowana na zewnątrz, pod warunkiem zachowania odpowiedniego uszczelnienia przepustów kablowych.
• Ile aparatów modułowych zmieści się w VE312PN? Rozdzielnica oferuje 36 miejsc modułowych w układzie 3 rzędów po 12 modułów każdy. Można w niej zamontować typową aparaturę modułową o szerokości 1 lub więcej modułów.
• Czy rozdzielnica jest wyposażona w listwy N i PE? Tak, w zestawie znajdują się listwy neutralne (N) i ochronne (PE) oraz szyna TH35 do mocowania aparatury. Wszystkie elementy są gotowe do montażu.
