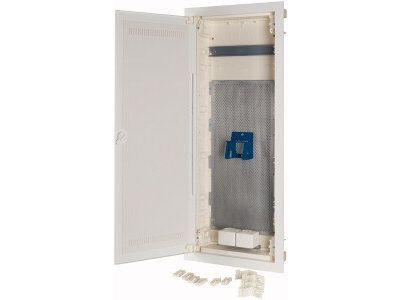

Rozdzielnica multimedialna podtynkowa IP30 1x14 płaska, drzwi wifi KLV-60UPM-W-F | 302422 Eaton

Opis i Kluczowe Cechy

Rozdzielnica multimedialna EATON z serii KLV, model KLV-60UPM-W-F, to zaawansowane rozwiązanie podtynkowe zaprojektowane z myślą o nowoczesnych instalacjach teletechnicznych. Produkt charakteryzuje się płaską konstrukcją ramy drzwi, co pozwala na estetyczne zlicowanie obudowy z powierzchnią ściany. Kluczowym elementem są drzwi wykonane z blachy stalowej z otworami wentylacyjnymi, które nie tylko zapewniają optymalną cyrkulację powietrza dla urządzeń aktywnych (takich jak routery czy switche), ale dzięki specjalnej konstrukcji "WiFi" minimalizują tłumienie sygnałów bezprzewodowych.

• Konstrukcja hybrydowa: Plastikowa puszka ścienna wyposażona w szczelinę do znakowania oraz stalowe drzwi z solidnym zamkiem krzywkowym.
• Bogate wyposażenie: Zestaw zawiera mikroperforowaną płytę montażową, szynę DIN (1x14), uchwyt urządzenia oraz dwa gniazda zasilające z adapterem Euro2.
• Zarządzanie okablowaniem: Zintegrowane uchwyty kablowe pozwalają na zachowanie najwyższego standardu porządku wewnątrz obudowy.
• Regulacja 3D: Innowacyjny element regulacyjny pozwala na korektę głębokości montażu do 18 mm, co niweluje nierówności tynku.

Zgodność z Normami

Bezpieczeństwo i niezawodność rozdzielnicy EATON KLV potwierdzają rygorystyczne certyfikaty branżowe. Produkt został zatwierdzony do zastosowań multimedialnych w uniwersalnych obudowach typu GP. Jest w pełni zgodny z normami IEC/EN 60670-24 oraz IEC/EN 62208, co definiuje wymagania dla obudów przeznaczonych do sprzętu elektrycznego i elektronicznego. Urządzenie wykonano w II klasie ochronności, co oznacza zastosowanie izolacji wzmocnionej. Należy pamiętać, że dla zachowania pełnej II klasy ochronności, wszystkie zainstalowane wewnątrz komponenty muszą być również w pełni izolowane.

Zastosowanie

Rozdzielnica KLV-60UPM-W-F jest dedykowana do budownictwa mieszkaniowego oraz komercyjnego, gdzie wymagane jest centralne miejsce zarządzania infrastrukturą IT i RTV. Idealnie sprawdza się jako punkt dystrybucji sygnału internetowego, telewizji kablowej oraz systemów inteligentnego domu (Smart Home). Dzięki perforowanej płycie montażowej, instalator ma pełną swobodę w rozmieszczaniu modemów, routerów, rozdzielaczy sygnału oraz innych modułów teletechnicznych, zapewniając im jednocześnie stabilne zasilanie dzięki dołączonym gniazdom 230V.

Wskazówki Montażowe

Proces instalacji został zoptymalizowany pod kątem wygody elektryka. W zestawie znajduje się zintegrowana poziomica, która umożliwia precyzyjne ustawienie puszki w pionie i poziomie bez konieczności używania dodatkowych narzędzi. Do montażu w ścianach murowanych przewidziano specjalne uchwyty gwoździowe. Podczas osadzania ramy drzwiowej należy wykorzystać element regulacyjny 3D, który pozwala na idealne dopasowanie frontu do płaszczyzny ściany, nawet przy błędach w głębokości osadzenia puszki. Zaleca się zachowanie odpowiedniego momentu dokręcania śrub montażowych oraz staranne ułożenie przewodów w dedykowanych uchwytach, aby uniknąć ich załamania.

FAQ

• Czy drzwi rozdzielnicy blokują sygnał WiFi? Nie, model ten posiada specjalną konstrukcję drzwi z otworami wentylacyjnymi i materiałami o niskim tłumieniu, co sprzyja propagacji fal radiowych.
• Czy zamek w drzwiach można wymienić? Tak, standardowy zamek krzywkowy można opcjonalnie zastąpić zamkiem z blokadą bezpieczeństwa (kluczykiem).
• Ile modułów mieści szyna montażowa? Rozdzielnica posiada jedną szynę montażową o pojemności 14 modułów (1x14), co pozwala na montaż aparatury modułowej obok części multimedialnej.
• Co znajduje się w zestawie zasilającym? W komplecie dostarczane są dwa pojedyncze gniazda zasilające oraz adapter Euro2, co umożliwia bezpośrednie podłączenie zasilaczy urządzeń sieciowych.
