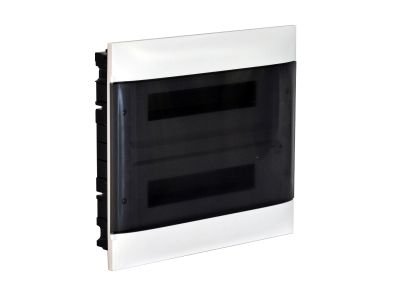

Rozdzielnica modułowa podtynkowa PRACTIBOX S 2x12 drzwi przezroczyste | 135372 Legrand

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa Practibox S o numerze katalogowym 135372 to zaawansowane rozwiązanie od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych w budownictwie mieszkaniowym i komercyjnym. Urządzenie charakteryzuje się dwurzędową konstrukcją, gdzie każdy rząd mieści 12 modułów, co daje łączną pojemność 24 modułów o szerokości 17,5 mm. Dzięki temu instalator zyskuje optymalną przestrzeń do montażu aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć.

• Wysoka jakość materiałów: Obudowa została wykonana z samogasnącego materiału izolacyjnego odpornego na próbę rozżarzonym drutem do temperatury 650°C, co znacząco podnosi poziom bezpieczeństwa przeciwpożarowego.
• Stopień ochrony i wytrzymałość: Produkt posiada stopień ochrony IP 40, co zabezpiecza wnętrze przed ciałami obcymi o średnicy powyżej 1 mm. Odporność mechaniczna na poziomie IK 07 gwarantuje trwałość obudowy na uderzenia o energii do 2 dżuli.
• Estetyka i funkcjonalność: Drzwi przezroczyste w kolorze dymnym pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania rozdzielnicy, zachowując przy tym nowoczesny wygląd pasujący do każdego wnętrza.
• Kompletne wyposażenie: Rozdzielnica dostarczana jest z fabrycznymi listwami przyłączeniowymi N i PE, co eliminuje konieczność dokupowania dodatkowych akcesoriów montażowych.

Zgodność z Normami

Rozdzielnica Practibox S została zaprojektowana i wykonana zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla odbiorów technicznych instalacji. Produkt spełnia wymagania normy IEC/EN 60670-24, która określa parametry dla obudów i rozdzielnic instalacyjnych. Ponadto, konstrukcja pozwala na tworzenie zestawów w pełni zgodnych z normą IEC/EN 61439-3, dotyczącą rozdzielnic niskonapięciowych przeznaczonych do obsługi przez osoby niewykwalifikowane. Urządzenie posiada II klasę ochronności, co oznacza zastosowanie izolacji wzmocnionej i brak konieczności uziemiania samej obudowy.

Zastosowanie

Model ten jest dedykowany do montażu wnękowego w ścianach pełnych (murowanych). Dzięki głębokości skrzynki wynoszącej zaledwie 72 mm, rozdzielnica idealnie mieści się w standardowych otworach montażowych, nie naruszając znacząco konstrukcji ściany. Jest to idealny wybór dla:

• Nowoczesnego budownictwa wielorodzinnego jako główny punkt rozdziału energii w mieszkaniach.
• Biur i lokali usługowych, gdzie wymagana jest estetyka oraz przejrzystość instalacji.
• Systemów automatyki domowej, gdzie 24 moduły pozwalają na swobodne rozmieszczenie sterowników i przekaźników.

Wskazówki Montażowe

Montaż rozdzielnicy Practibox S 135372 jest intuicyjny i przyjazny dla instalatora. Podczas prac należy zwrócić uwagę na następujące aspekty:

• Przygotowanie wnęki: Należy przygotować otwór uwzględniający wymiary skrzynki (wysokość 385 mm, szerokość 328 mm) z lekkim zapasem na wypoziomowanie.
• Zarządzanie przewodami: Listwy przyłączeniowe N i PE oferują zróżnicowane zaciski. Listwa N posiada 2 sekcje po (5x16 mm² + 5x10 mm²), natomiast listwa PE oferuje 1 sekcję (9x16 mm² + 9x10 mm²). Przekroje 16 mm² pozwalają na bezpieczne podłączenie głównych przewodów zasilających, zapewniając niską rezystancję styku.
• Moment dokręcania: Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków listew, aby zapobiec przegrzewaniu się styków przy maksymalnym obciążeniu prądowym.
• Drzwi: Drzwi dymne są demontowalne, co ułatwia prace instalacyjne i pozwala na ich założenie dopiero po zakończeniu prac tynkarskich, chroniąc je przed zarysowaniem.

FAQ

1. Czy rozdzielnica nadaje się do montażu w ścianach z płyt gipsowo-kartonowych?
Prezentowany model jest dedykowany do ścian pełnych. Do ścian lekkich (GK) producent przewiduje dedykowane wersje z odpowiednimi uchwytami montażowymi.

2. Jakie są dokładne wymiary zewnętrzne rozdzielnicy?
Skrzynka ma wysokość 385 mm i szerokość 328 mm. Głębokość części wnękowej to 72 mm, co pozwala na łatwą instalację w większości przegród budowlanych.

3. Czy w zestawie znajdują się szyny DIN?
Tak, rozdzielnica jest wyposażona w dwie szyny TH35 (DIN), które są zamontowane na stałe wewnątrz obudowy, gotowe do osadzenia aparatury.

4. Jaka jest maksymalna liczba modułów, które mogę zainstalować?
Rozdzielnica jest przewidziana na 24 moduły (2 rzędy po 12 modułów), co jest optymalną wielkością dla standardowej instalacji domowej.
