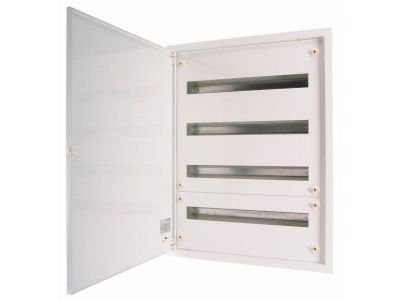

Rozdzielnica modułowa podtynkowa 6x24 IP30, BF-U-6/144-P | 285352 Eaton

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa BF-U-6/144-P o numerze katalogowym 285352 to zaawansowane rozwiązanie od renomowanego producenta EATON, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych w budownictwie komercyjnym i mieszkaniowym. Urządzenie charakteryzuje się imponującą pojemnością wynoszącą 144 jednostki modułowe, rozmieszczone w 6 rzędach po 24 moduły każdy. Taka konfiguracja pozwala na przejrzyste i bezpieczne rozmieszczenie aparatury modułowej, w tym wyłączników nadmiarowoprądowych, różnicowoprądowych oraz zaawansowanych systemów automatyki budynkowej.

• Solidna konstrukcja: Obudowa o konstrukcji zamkniętej wykonana z wysokiej jakości stali, lakierowana proszkowo na kolor biały (RAL 9016), co zapewnia estetyczny wygląd i odporność na uszkodzenia mechaniczne.
• Zintegrowany system zacisków: Rozdzielnica dostarczana jest z fabrycznie zamontowanymi zaciskami neutralnymi (N) oraz ochronnymi (PE), co znacząco skraca czas prefabrykacji i eliminuje ryzyko utraty miejsca na szynach DIN.
• Elastyczność montażu: Zdejmowana rama montażowa na szynę DIN o standardowym rozstawie 45 mm oraz odległości między szynami wynoszącej 150 mm gwarantuje wygodę podczas okablowywania.
• Bezpieczeństwo: Stopień ochrony IP30 oraz metalowe drzwi z zamkiem krzywkowym zapewniają odpowiednią barierę ochronną dla aparatury wewnętrznej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Rozdzielnica BF-U-6/144-P spełnia wymagania normy IEC/EN 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki zastosowaniu metalowej płyty czołowej z systemem automatycznego połączenia elektrycznego z obudową poprzez specjalny zamek, zapewniona jest ciągłość ochrony przeciwporażeniowej bez konieczności stosowania dodatkowych przewodów uziemiających dla osłon.

Zastosowanie

Dzięki swojej dużej pojemności (144 moduły) i głębokości montażowej wynoszącej 136 mm, rozdzielnica ta znajduje zastosowanie w:

• Budynkach użyteczności publicznej: Szkoły, biura i hotele, gdzie wymagana jest duża koncentracja aparatury sterującej.
• Nowoczesnym budownictwie wielorodzinnym: Jako główny punkt rozdziału energii w apartamentach o wysokim standardzie.
• Systemach Smart Home: Szerokość 24 modułów w rzędzie pozwala na swobodny montaż sterowników PLC, modułów komunikacyjnych i zasilaczy systemowych.
• Instalacjach przemysłowych: Jako lokalne punkty rozdzielcze w pomieszczeniach technicznych o niskim zapyleniu.

Wskazówki Montażowe

Montaż rozdzielnicy BF-U-6/144-P powinien być przeprowadzony przez wykwalifikowany personel. Koryto ścienne o głębokości 127 mm wymaga przygotowania odpowiedniej wnęki w ścianie. Płyta tylna obudowy może służyć jako płaszczyzna montażowa, co ułatwia stabilne osadzenie konstrukcji. Wyłamywane otwory kablowe umieszczone na dole oraz specjalne wkładki do płyt przepustowych na górze pozwalają na estetyczne i bezpieczne wprowadzenie wiązek przewodów. Podczas montażu aparatury należy zachować moment dokręcania śrub zgodny ze specyfikacją producenta komponentów. W przypadku konieczności montażu głębszych elementów, takich jak przyciski serii RMQ, istnieje możliwość dokupienia drzwi o zwiększonej głębokości (seria BFZ-OTR).

FAQ

• Czy rozdzielnica zawiera szyny DIN w zestawie? Tak, produkt jest wyposażony w kompletną ramkę montażową z szynami DIN.
• Jaka jest szerokość i wysokość wnęki montażowej? Wymiary zewnętrzne to 1070 mm wysokości i 588 mm szerokości, jednak zaleca się przygotowanie otworu z niewielkim zapasem zgodnie z instrukcją dołączoną do koryta ściennego.
• Czy można zmienić kierunek otwierania drzwi? Tak, konstrukcja ramy i drzwi pozwala na dostosowanie kierunku otwierania do potrzeb użytkownika.
• Czy w rozdzielnicy zmieszczą się wyłączniki kompaktowe? Tak, istnieje możliwość integracji wyłączników Eaton za pomocą dedykowanego zestawu montażowego dostępnego jako akcesorium.
