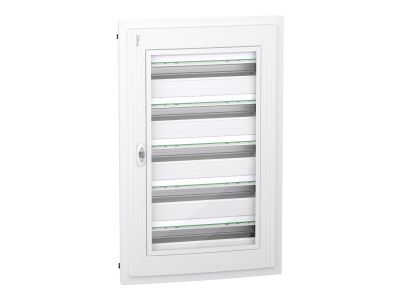

Rozdzielnica modułowa podtynkowa 5x24 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-5-24-PT-P | LVSXP524 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa 5x24 wyposażona w 5 szyn DIN, blok zacisków uziemiających (62 wyjścia) i neutralnych (84 wyjścia) to uniwersalne rozwiązanie do montażu wewnętrznego w sektorze mieszkaniowym i usługowym. Stopień ochrony IP40 przy zamkniętych drzwiach i IK09 chronią instalację przed wnikaniem ciał stałych i uderzeniami. Przeźroczyste drzwi ułatwiają kontrolę stanu aparatury, a zdejmowane płyty wprowadzeniowe w górnej/dolnej części pozwalają na elastyczne wprowadzanie kabli lub rur. Obudowa w kolorze białym RAL 9003 dopasowuje się do standardowych instalacji.

• 5 rzędów x 24 moduły (18 mm): Gęsta zabudowa umożliwiająca elastyczne rozplanowanie aparatów modułowych, również dla pionowych rozdzielaczy Acti9 VDIS 24 modułów.
• Stopień ochrony IP40 i IK09: Zapewnia ochronę przed pyłem i uderzeniami mechanicznymi – bezpieczna eksploatacja w mieszkaniach, biurach i lokalach usługowych.
• Przeźroczyste drzwi: Umożliwiają szybką wizualną kontrolę stanu aparatury bez konieczności otwierania szafy – oszczędność czasu podczas przeglądów.
• 5 szyn DIN + zdejmowane płyty wprowadzeniowe: Ułatwiają organizację okablowania i konserwację – płyty dają swobodę w prowadzeniu kabli z góry lub dołu obudowy.
• Blok zacisków uziemiających (62 wyjścia) i neutralnych (84 wyjścia): Umożliwiają precyzyjne i bezpieczne podłączanie przewodów o różnych przekrojach (do 25 mm²) – zgodnie z wymaganiami instalacji.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1/24, IEC 61439-1/3 oraz europejskich dyrektyw dotyczących bezpieczeństwa niskonapięciowego. Posiada klasę izolacji II, napięcie izolacji 400V, kategorię przepięciową II i deklarację zgodności CE.

Zastosowanie

Przeznaczona do montażu podtynkowego w budynkach mieszkalnych, biurowcach, hotelach, lokalach handlowych oraz innych obiektach użyteczności publicznej. Idealna do nowych instalacji i modernizacji, gdzie wymagana jest czytelna organizacja aparatury i łatwy dostęp do okablowania.

• Mieszkania i domy jednorodzinne – centralne rozdzielnice z możliwością elastycznego rozplanowania aparatów.
• Biurowce i budynki użyteczności publicznej – estetyczna obudowa białego koloru RAL 9003 z przezroczystymi drzwiami.
• Lokale usługowe (sklepy, restauracje) – niezawodna ochrona aparatury przed pyłem i uszkodzeniami mechanicznymi.
• Modernizacje instalacji – możliwość wykorzystania pionowych rozdzielaczy Acti9 VDIS 24 modułów.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Rozdzielnica przeznaczona jest wyłącznie do montażu wewnętrznego w suchych pomieszczeniach. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Szyny DIN i płyty wprowadzeniowe są zdejmowane – ułatwia to okablowanie i późniejszą konserwację. Zaleca się stosowanie odpowiednich dławików kablowych w miejscach wprowadzenia przewodów oraz zachowanie minimalnych promieni gięcia kabli. Po montażu należy sprawdzić poprawność podłączeń i szczelność wprowadzenia kabli.

FAQ

• Czy rozdzielnica nadaje się do montażu w garażu lub piwnicy? Tak, przeznaczona jest do stosowania w suchych pomieszczeniach wewnętrznych. Należy jednak zapewnić odpowiednią wentylację i ochronę przed wilgocią, gdyż nie posiada stopnia ochrony IP wyższej niż IP40.
• Jakie przewody można podłączyć do bloków zaciskowych? Blok uziemiający obsługuje przewody o przekrojach do 25 mm² (62 wyjścia) i 4 mm² (53 wyjścia), natomiast blok neutralny – do 25 mm² (6x25 mm² + 11x4 mm²).
• Czy drzwi przezroczyste są odporne na uderzenia? Tak, drzwi posiadają klasę IK09 – odporność na uderzenia mechaniczne do 5 J, co zapewnia trwałość i bezpieczeństwo użytkowania.
