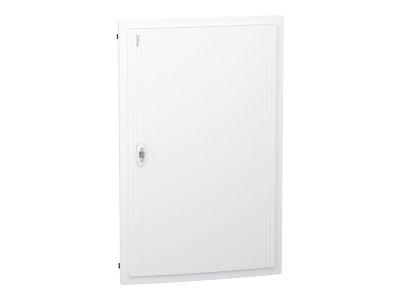

Rozdzielnica modułowa podtynkowa 5x24 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-5-24-PT-B | LVSXN524 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa PrismaSeT XS o numerze katalogowym LVSXN524 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających instalacjach w sektorze mieszkaniowym i usługowym. Konstrukcja charakteryzuje się imponującą pojemnością 120 modułów 18 mm, rozmieszczonych w 5 rzędach po 24 moduły każdy. Hybrydowa budowa łącząca wytrzymały metal z wysokiej jakości technoplastikiem gwarantuje nie tylko estetyczny wygląd w kolorze białym (RAL 9003), ale przede wszystkim wyjątkową odporność mechaniczną na poziomie IK09.

• Wysoka wydajność prądowa: Prąd znamionowy In wynoszący do 125 A pozwala na obsługę rozbudowanych obwodów zasilających.
• Zaawansowany system zacisków: Wyposażenie obejmuje blok uziemiający z 62 wyjściami (9x25 mm² oraz 53x4 mm²) oraz blok neutralny z 84 wyjściami, co eliminuje konieczność dokupowania dodatkowych akcesoriów i przyspiesza prefabrykację.
• Bezpieczeństwo pożarowe: Elementy z tworzywa sztucznego wykazują odporność na nienormalne ciepło i ogień do 750°C (obudowa) oraz 850°C (część tylna).
• Ergonomia montażu: Zdejmowane szyny DIN oraz demontowalne płyty wprowadzeniowe umożliwiają swobodne wprowadzanie przewodów i rur instalacyjnych zarówno od góry, jak i od dołu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia pełne bezpieczeństwo użytkowania i zgodność z przepisami budowlanymi. Rozdzielnica spełnia wymagania norm IEC 60670-1 oraz IEC 60670-24, a także kluczowych standardów dla rozdzielnic niskiego napięcia: IEC 61439-1 i IEC 61439-3. Klasa izolacji elektrycznej II oraz napięcie znamionowe izolacji Ui równe 400 V potwierdzają najwyższy standard ochrony przeciwporażeniowej.

Zastosowanie

PrismaSeT XS 5x24 jest dedykowana do montażu wewnątrz pomieszczeń, gdzie wymagana jest duża gęstość upakowania aparatury modułowej przy zachowaniu estetyki podtynkowej. Idealnie sprawdza się w nowoczesnych budynkach wielorodzinnych, biurowcach oraz obiektach użyteczności publicznej. Dzięki kompatybilności z pionowym rozdzielaczem Acti9 VDIS o rozmiarze 24 modułów, system ten pozwala na optymalne zarządzanie dystrybucją energii wewnątrz szafy, minimalizując plątaninę kabli.

Wskazówki Montażowe

Podczas instalacji podtynkowej należy zwrócić uwagę na wymiary wnęki, uwzględniając całkowite gabaryty obudowy: wysokość 960 mm, szerokość 648 mm oraz głębokość 129 mm. Dzięki zdejmowanym płytom wprowadzeniowym, elektryk może przygotować otwory pod kable przed osadzeniem obudowy w ścianie. Zaleca się wykorzystanie dołączonego osprzętu do mocowania okablowania, co zapobiega naprężeniom mechanicznym na zaciskach aparatury. Po zakończeniu montażu aparatury należy wykorzystać dołączone etykiety identyfikacyjne i ochraniacze, aby zapewnić czytelność opisu obwodów dla użytkownika końcowego.

FAQ

• Jaki jest stopień ochrony tej rozdzielnicy? Przy zamkniętych drzwiach rozdzielnica posiada stopień ochrony IP40, co skutecznie chroni przed dostępem ciał obcych o średnicy powyżej 1 mm.
• Czy rozdzielnica nadaje się do montażu aparatury Acti9? Tak, jest w pełni przystosowana do wszystkich typów aparatury modułowej, w tym dedykowana do współpracy z systemem Acti9 VDIS.
• Z czego wykonane są drzwi? Drzwi w tym modelu są wykonane z metalu, co zapewnia im wysoką sztywność i odporność na uderzenia (IK09).
• Ile modułów mieści jeden rząd? Każdy z pięciu rzędów mieści 24 standardowe moduły o szerokości 18 mm, co daje łącznie 120 pól modułowych.
