Rozdzielnica modułowa podtynkowa 5x24 IP34, z zaciskami PE/N, FW2 | FW524FT Hager

Opis i Kluczowe Cechy

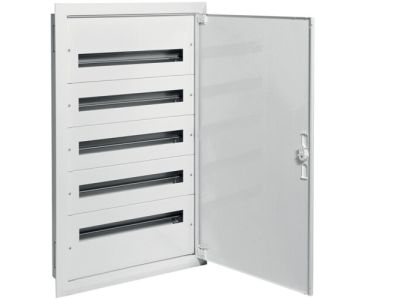

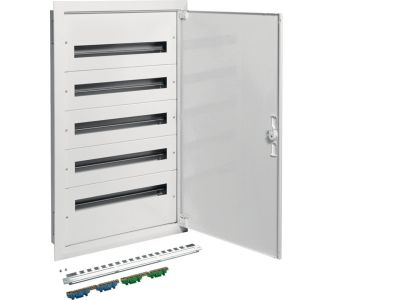

Rozdzielnica modułowa podtynkowa FW524FT marki HAGER to zaawansowane rozwiązanie techniczne zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych wymagających dużej gęstości upakowania aparatury. Urządzenie charakteryzuje się konstrukcją pięciorzędową, gdzie każdy rząd mieści do 24 modułów, co daje łączną pojemność 120 jednostek modułowych. Taka konfiguracja pozwala na swobodny rozdział mocy, montaż aparatury sterowniczej oraz systemów pomiarowych w jednym, estetycznym punkcie rozdzielczym.

• Wysoka pojemność: Układ 5x24 umożliwia przejrzyste rozmieszczenie zabezpieczeń nadprądowych, różnicowoprądowych oraz elementów automatyki budynkowej.
• Stopień ochrony IP34: Zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 2,5 mm oraz ochronę przed bryzgami wody, co jest kluczowe w wymagających warunkach budowlanych.
• Zintegrowane zaciski PE/N: Fabryczne wyposażenie w listwy zaciskowe skraca czas prefabrykacji i gwarantuje pewność połączeń ochronnych i neutralnych.
• Szyny TH35: Standardowe szyny montażowe pozwalają na błyskawiczną instalację aparatury modułowej różnych producentów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic niskiego napięcia. Spełnienie wymagań normy PN-EN 61439 gwarantuje bezpieczeństwo użytkowania, odpowiednią wytrzymałość mechaniczną oraz odporność na przeciążenia termiczne. Zastosowane materiały izolacyjne są samogasnące, co podnosi poziom bezpieczeństwa przeciwpożarowego w obiekcie.

Zastosowanie

Rozdzielnica FW524FT znajduje szerokie zastosowanie w budownictwie wielorodzinnym, obiektach biurowych oraz użyteczności publicznej. Dzięki podtynkowemu sposobowi montażu, idealnie komponuje się z płaszczyzną ściany, co jest istotne w miejscach o wysokim standardzie wykończenia. Jest to idealny wybór do:

• Głównych i piętrowych punktów rozdziału energii elektrycznej.
• Systemów sterowania oświetleniem i HVAC, gdzie wymagana jest duża liczba przekaźników i sterowników.
• Instalacji teletechnicznych wymagających integracji z aparaturą modułową.

Wskazówki Montażowe

Podczas montażu podtynkowego należy zwrócić szczególną uwagę na odpowiednie wypoziomowanie kasety rozdzielnicy w otworze ściennym. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz dbałość o promień gięcia wprowadzanych przewodów. Dzięki systemowi FW2, instalator ma ułatwiony dostęp do szyn TH35, co pozwala na wygodne okablowanie aparatury przed ostatecznym osadzeniem maskownic. Moment dokręcania zacisków PE/N powinien być zgodny z dokumentacją techniczną, aby zapewnić długotrwały i bezawaryjny styk elektryczny.

FAQ

• Czy rozdzielnica posiada drzwi w zestawie? Tak, model FW524FT jest kompletnym zestawem zawierającym obudowę, szyny montażowe, maskownice oraz drzwi chroniące aparaturę.
• Jaka jest głębokość montażowa rozdzielnicy? Konstrukcja podtynkowa została zoptymalizowana pod kątem standardowych grubości ścian, zapewniając jednocześnie wystarczającą przestrzeń na prowadzenie wiązek kablowych za szynami TH35.
• Czy można w niej montować aparaturę innych producentów niż HAGER? Tak, standardowe szyny TH35 (DIN) umożliwiają montaż dowolnej aparatury modułowej zgodnej z tym systemem mocowania.
