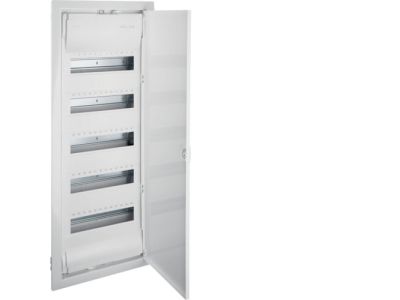

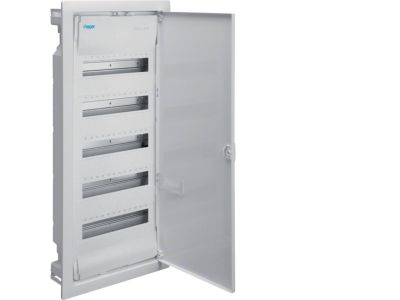

Rozdzielnica modułowa podtynkowa 5x12 IP30, II kl, Volta | VU60NC Hager

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa z serii Volta od renomowanego producenta HAGER to profesjonalne rozwiązanie zaprojektowane z myślą o nowoczesnych instalacjach elektrycznych. Model VU60NC charakteryzuje się konstrukcją pięciorzędową, gdzie każdy rząd mieści do 12 modułów aparatury, co daje łącznie przestrzeń dla 60 modułów (z możliwością rozszerzenia). Wykonanie w II klasie ochronności gwarantuje najwyższy poziom bezpieczeństwa użytkowania poprzez zastosowanie izolacji wzmocnionej. Stopień ochrony IP30 sprawia, że urządzenie jest idealnie przystosowane do montażu wewnątrz budynków mieszkalnych i komercyjnych, chroniąc wnętrze przed dostępem ciał obcych o średnicy powyżej 12 mm.

• Konstrukcja modułowa: 5 rzędów po 12 modułów pozwala na przejrzyste rozmieszczenie aparatury sterującej i zabezpieczającej.
• Szyny TH35: Fabrycznie zamontowane szyny montażowe standardu DIN umożliwiają błyskawiczny zatrzaskowy montaż wyłączników nadprądowych, różnicowoprądowych oraz innych aparatów.
• Zintegrowane osłony: Precyzyjnie dopasowane maskownice chronią przed przypadkowym dotykiem części pod napięciem.
• Wysoka jakość materiałów: Obudowa wykonana z tworzywa o wysokiej odporności mechanicznej i termicznej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic niskiego napięcia. Spełnienie wymogów II klasy ochronności oznacza, że rozdzielnica nie wymaga uziemienia obudowy, co znacząco upraszcza proces instalacji przy zachowaniu pełnego bezpieczeństwa przeciwporażeniowego. Urządzenie posiada certyfikację CE oraz jest zgodne z normą PN-EN 61439-3, co jest kluczowe przy odbiorach technicznych instalacji w obiektach budowlanych.

Zastosowanie

Rozdzielnica HAGER Volta VU60NC znajduje szerokie zastosowanie w budownictwie wielorodzinnym oraz obiektach biurowych. Służy przede wszystkim do:

• Rozdziału mocy: Bezpieczna dystrybucja energii elektrycznej do poszczególnych obwodów odbiorczych.
• Sterowania i automatyki: Możliwość montażu sterowników oświetlenia, przekaźników czasowych czy modułów inteligentnego domu.
• Pomiaru i sygnalizacji: Miejsce na liczniki energii montowane na szynę oraz lampki sygnalizacyjne stanu faz.
• Zabezpieczenia instalacji: Centralny punkt montażu aparatury chroniącej przed skutkami zwarć i przeciążeń.

Wskazówki Montażowe

Montaż podtynkowy wymaga przygotowania odpowiedniej wnęki w ścianie. Dzięki przemyślanej konstrukcji serii Volta, instalator ma do dyspozycji dużą przestrzeń na okablowanie za szynami TH35, co ułatwia estetyczne ułożenie przewodów. Zaleca się stosowanie odpowiednich momentów dokręcania dla zacisków aparatury modułowej zgodnie z zaleceniami producentów osprzętu. Rozdzielnica wyposażona jest w niezbędne elementy montażowe, a opcjonalne listwy zaciskowe N i PE mogą być łatwo zatrzaśnięte w dedykowanych wspornikach, co skraca czas prefabrykacji rozdzielnicy.

FAQ

1. Czy rozdzielnica zawiera listwy zaciskowe N i PE w zestawie?
Standardowo rozdzielnice serii Volta są przygotowane do montażu dedykowanych listew śrubowych lub samozaciskowych, które ułatwiają szybkie i pewne połączenie przewodów neutralnych i ochronnych.

2. Jaka jest maksymalna głębokość montażu aparatów?
Konstrukcja jest zoptymalizowana pod standardową aparaturę modułową o głębokości zabudowy do 70 mm, co zapewnia swobodne domknięcie drzwi rozdzielnicy.

3. Czy drzwi rozdzielnicy można zamontować tak, aby otwierały się w obie strony?
Tak, konstrukcja ramki i drzwi pozwala na zmianę kierunku otwierania (lewo/prawo) bez konieczności użycia specjalistycznych narzędzi, co zwiększa ergonomię w ciasnych korytarzach.
