Rozdzielnica modułowa podtynkowa 4x24 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-4-24-PT-P | LVSXP424 Schneider Electric

Opis i Kluczowe Cechy

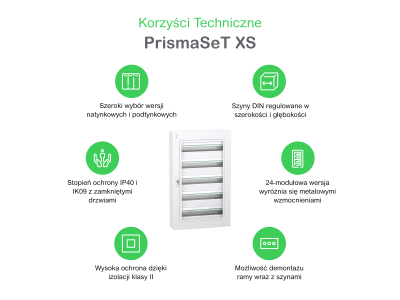

Rozdzielnica modułowa podtynkowa PrismaSeT XS PSXS-4-24-PT-P o wymiarach 4x24 modułów 18 mm to funkcjonalne rozwiązanie do montażu wewnątrz pomieszczeń w instalacjach mieszkalnych i usługowych. Wyposażona w cztery szyny DIN, blok zacisków uziemienia (48 wyjść) i neutralny (70 wyjść) oraz zdejmowane płyty wprowadzeniowe u góry i dołu obudowy, zapewnia elastyczność okablowania i konserwacji. Przeźroczyste drzwi ułatwiają identyfikację obwodów, a klasa izolacji II zwiększa bezpieczeństwo użytkowania.

• 4 szyny DIN (24 moduły każda): Umożliwiają montaż aparatury modułowej o łącznym zapotrzebowaniu do 96 modułów, dostosowując się do różnych konfiguracji instalacji.
• Blok zacisków uziemienia (48 wyjść) i neutralny (70 wyjść): Ułatwiają organizację przewodów uziemiających i neutralnych, zapewniając przejrzystość i bezpieczeństwo połączeń.
• Stopień ochrony IP40 (drzwi zamknięte) i IK09: Ochrona przed pyłem i ciałami stałymi o średnicy powyżej 1 mm oraz odporność na uderzenia mechaniczne – bezpieczeństwo w instalacjach narażonych na uszkodzenia.
• Zdejmowane płyty wprowadzeniowe: Umożliwiają swobodne wprowadzanie kabli od góry lub dołu obudowy, eliminując konieczność dodatkowego wycinania otworów.
• Klasa izolacji II i napięcie Ui 400V: Zapewnia podwójną izolację i bezpieczeństwo przeciwporażeniowe w instalacjach niskiego napięcia.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1 i 24 (obudowy) oraz IEC 61439-1 i 3 (rozdzielnice). Posiada deklarację zgodności CE, klasę izolacji II, kategorię przepięciową II i napięcie izolacji znamionowej Ui 400V. Materiały spełniają wymogi dotyczące odporności na płomienie i nienormalne ciepło (750°C dla obudowy, 850°C dla tylnej części).

Zastosowanie

Rozdzielnica modułowa PrismaSeT XS PSXS-4-24-PT-P przeznaczona jest do zastosowań wewnątrz pomieszczeń, gdzie wymagana jest estetyka, funkcjonalność i bezpieczeństwo instalacji elektrycznej.

• Instalacje mieszkaniowe (mieszkania, domy jednorodzinne) – jako centralna rozdzielnica modułowa z możliwością rozbudowy.
• Obiekty usługowe (biura, sklepy, lokale użytkowe) – elastyczne zarządzanie obwodami i aparaturą.
• Pomieszczenia techniczne i serwerownie – organizacja okablowania z zachowaniem standardów bezpieczeństwa.
• Małe i średnie instalacje przemysłowe – montaż aparatury zasilającej i zabezpieczającej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Rozdzielnica montowana jest podtynkowo w ścianie betonowej lub gipsowej z użyciem dedykowanych uchwytów. Przed rozpoczęciem prac należy odłączyć zasilanie i upewnić się, że obudowa jest odpowiednio osadzona i wypoziomowana. Kable wprowadzać przez zdejmowane płyty, zachowując odpowiednie promienie gięcia. Szyny DIN powinny być prawidłowo zamocowane, a aparatura modułowa montowana z zachowaniem wymaganych odległości izolacyjnych. Drzwi należy zamontować tak, aby zapewnić swobodny dostęp do aparatury i bloków zaciskowych. Po zakończeniu montażu należy przeprowadzić testy izolacji i ciągłości połączeń zgodnie z procedurami instalacyjnymi.

FAQ

• Czy rozdzielnica posiada blok zacisków uziemiających? Tak, wyposażona jest w blok zacisków uziemienia z 48 wyjściami (6x25mm² + 42x4mm²) oraz blok neutralny z 70 wyjściami (5x(3x25mm² + 11x4mm²)), co ułatwia organizację przewodów.
• Jaki jest maksymalny prąd znamionowy instalacji? Rozdzielnica przystosowana jest do prądów znamionowych do 125A, co pozwala na zasilanie średnich instalacji.
• Czy można stosować rozdzielnicę w pomieszczeniach o wilgotności powyżej 90%? Nie – rozdzielnica przeznaczona jest do suchych pomieszczeń wewnętrznych (temperatura pracy od -25°C do 60°C). W przypadku wyższej wilgotności należy zastosować obudowę o wyższym stopniu ochrony IP.
