Rozdzielnica modułowa podtynkowa 4x24 IP32, z zaciskami PE/N, FW2 | FW424FT Hager

Opis i Kluczowe Cechy

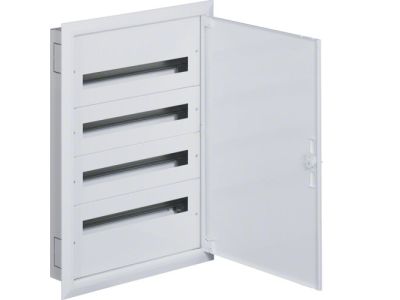

Rozdzielnica modułowa podtynkowa FW424FT marki HAGER to zaawansowane rozwiązanie techniczne zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych wymagających dużej gęstości upakowania aparatury. Urządzenie charakteryzuje się konstrukcją czterorzędową, gdzie każdy rząd mieści do 24 modułów, co daje łączną pojemność 96 jednostek modułowych. Taka konfiguracja pozwala na kompleksowy rozdział mocy oraz integrację systemów sterowania i pomiaru w jednym punkcie dystrybucyjnym.

• Stopień ochrony IP32: Zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 2,5 mm oraz ochronę przed kapiącą wodą, co jest kluczowe w środowiskach o podwyższonych wymaganiach eksploatacyjnych.

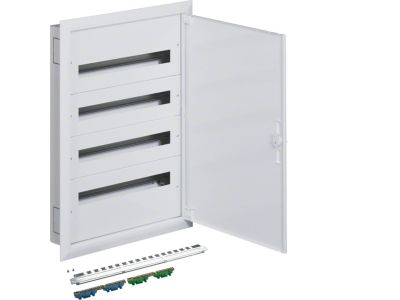

• Zintegrowane zaciski PE/N: Fabryczne wyposażenie w listwy zaciskowe ochronne i neutralne znacząco przyspiesza proces oprzewodowania i gwarantuje pewność połączeń elektrycznych.
• Szyny montażowe TH35: Standardowe szyny nośne umożliwiają błyskawiczny montaż aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć.
• Estetyka i trwałość: Podtynkowy sposób montażu pozwala na dyskretną integrację rozdzielnicy z architekturą wnętrza, zachowując jednocześnie pełną funkcjonalność serwisową.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi rozdzielnic i sterownic niskonapięciowych. Spełnienie tych standardów gwarantuje bezpieczeństwo użytkowania, odpowiednią wytrzymałość dielektryczną oraz odporność na przeciążenia cieplne. Rozdzielnica FW424FT posiada certyfikację potwierdzającą możliwość jej stosowania w budownictwie mieszkaniowym oraz komercyjnym, zapewniając pełną kompatybilność z osprzętem modułowym różnych producentów, choć optymalizowana jest pod systemy HAGER.

Zastosowanie

Rozdzielnica FW424FT znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Jest idealnym wyborem dla:

• Budownictwa wielorodzinnego: Jako główny punkt rozdziału energii w apartamentach o rozbudowanej automatyce budynkowej.
• Obiektów biurowych: Do separacji obwodów zasilających gniazda wtykowe, oświetlenie oraz systemy klimatyzacji.
• Przemysłu lekkiego: W układach sterowania procesami, gdzie wymagana jest przejrzysta organizacja aparatury pomiarowej i zabezpieczającej.
• Systemów Smart Home: Dzięki dużej przestrzeni montażowej (96 modułów) pozwala na swobodne rozmieszczenie sterowników i modułów komunikacyjnych.

Wskazówki Montażowe

Podczas instalacji rozdzielnicy podtynkowej FW424FT należy zwrócić szczególną uwagę na odpowiednie przygotowanie wnęki montażowej, zapewniając stabilne osadzenie obudowy. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz dbanie o porządek w prowadzeniu przewodów. Moment dokręcania śrub na zaciskach PE/N powinien być zgodny z dokumentacją techniczną, aby uniknąć zjawiska luzowania się styków pod wpływem drgań lub zmian temperatury. Po zakończeniu montażu aparatury należy zamontować osłony, które chronią użytkownika przed bezpośrednim kontaktem z częściami pod napięciem.

FAQ

• Czy rozdzielnica zawiera szyny TH35 w zestawie? Tak, rozdzielnica jest fabrycznie wyposażona w cztery szyny montażowe TH35, gotowe do osadzenia aparatury.
• Jaka jest maksymalna liczba modułów, które można zamontować? Model FW424FT pozwala na montaż do 96 modułów (4 rzędy po 24 moduły).
• Czy produkt posiada listwy zaciskowe? Tak, w zestawie znajdują się dedykowane zaciski PE oraz N, co ułatwia organizację okablowania.
• Jaki jest stopień ochrony tej rozdzielnicy? Urządzenie posiada stopień ochrony IP32, co predysponuje je do montażu wewnątrz budynków w miejscach suchych.
