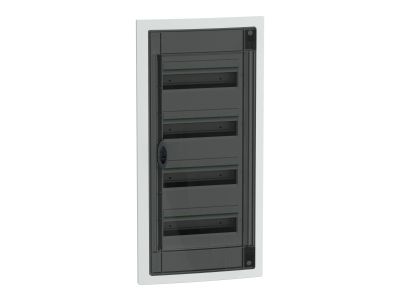

Rozdzielnica modułowa podtynkowa 4x13 IP40, IK09 drzwi przezroczyste, PrismaSeT XS PSXS-4-13-PT-P | LVSXP413 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa PrismaSeT XS PSXS-4-13-PT-P to kompaktowe rozwiązanie przeznaczone do montażu wewnątrz pomieszczeń w instalacjach mieszkaniowych i usługowych. Obudowa z białego technoplastiku (RAL 9003) o stopniu ochrony IP40 (zamknięta) i IK09 zapewnia solidną ochronę przed pyłem, przypadkowymi uderzeniami oraz warunkami środowiskowymi. Przezroczyste dymne drzwi ułatwiają identyfikację aparatury i stanu obwodów bez konieczności otwierania szafy. Płyta czołowa wyposażona jest w 4 rzędy po 13 modułów (szerokość 18 mm) oraz zdejmowane płyty wprowadzeniowe w górnej i dolnej części, umożliwiające elastyczne wprowadzanie kabli.

• 4 rzędy po 13 modułów (18 mm): Optymalna pojemność dla typowych instalacji mieszkaniowych i drobnych instalacji usługowych.
• Stopień ochrony IP40 (zamknięta) i IK09: Ochrona przed pyłem i przypadkowymi uderzeniami mechanicznymi, idealna do montażu w suchych pomieszczeniach.
• Przezroczyste dymne drzwi: Ułatwiają szybkie sprawdzenie stanu aparatury i identyfikację obwodów bez otwierania rozdzielnicy.
• Zdejmowane płyty wprowadzeniowe:
• Kable wprowadzane z góry lub dołu: Umożliwia elastyczne okablowanie i dostosowanie do indywidualnych potrzeb instalacyjnych.
• Blok zacisków uziemienia i neutralnego: 32 wyjścia (4x(4x16mm² + 4x10mm²)) – zapewniają pewne połączenia i ułatwiają konserwację.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1/24, IEC 61439-1/3 oraz posiada klasę izolacji II. Posiada deklarację zgodności CE. Materiał obudowy charakteryzuje się odpornością na płomienie i nienormalne ciepło (650°C dla obudowy, 750°C dla drzwi), co gwarantuje bezpieczeństwo przeciwpożarowe.

Zastosowanie

Idealne rozwiązanie do montażu w instalacjach elektrycznych budynków mieszkalnych, biur, punktów usługowych oraz małych obiektów przemysłowych. Dzięki kompaktowym wymiarom i elastycznemu systemowi wprowadzania kabli sprawdza się w nowych budynkach oraz modernizacjach istniejących instalacji.

• Instalacje mieszkaniowe: rozdzielnice główne i podrozdzielnice w mieszkaniach, domkach jednorodzinnych.
• Obiekty usługowe: biura, sklepy, lokale gastronomiczne – jako rozdzielnica podtynkowa z estetycznym wyglądem.
• Małe obiekty przemysłowe: zasilanie obwodów pomocniczych i sterowniczych.
• Modernizacje instalacji: wymiana starych obudów na bardziej ergonomiczne i funkcjonalne rozwiązania.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Rozdzielnicę należy zamontować w odpowiednio przygotowanej niszy w ścianie, zabezpieczając ją przed wilgocią i kurzem. Zdejmowane płyty wprowadzeniowe ułatwiają wprowadzenie kabli – zaleca się stosowanie osprzętu do mocowania okablowania zgodnie z dokumentacją. Po montażu aparatury należy dokładnie zamknąć drzwi, aby zachować stopień ochrony IP40. Temperatura pracy wynosi od -25°C do 60°C – unikać montażu w miejscach narażonych na ekstremalne warunki.

FAQ

• Czy rozdzielnica jest przystosowana do montażu podtynkowego? Tak, obudowa zaprojektowana jest do montażu podtynkowego w ścianach wewnętrznych, z przezroczystymi drzwiami ułatwiającymi identyfikację.
• Jakie jest maksymalne napięcie izolacji znamionowej? Napięcie izolacji znamionowej Ui wynosi 400V, co umożliwia stosowanie w typowych instalacjach 230/400V.
• Czy rozdzielnica posiada blok zacisków uziemienia? Tak, wyposażona jest w blok zacisków uziemienia z 32 wyjściami oraz blok neutralny o identycznej konfiguracji, co ułatwia podłączanie kabli.
