Rozdzielnica modułowa podtynkowa 4x13 IP40, IK09 drzwi białe, PrismaSeT XS PSXS-4-13-PT-B | LVSXN413 Schneider Electric

Opis i Kluczowe Cechy

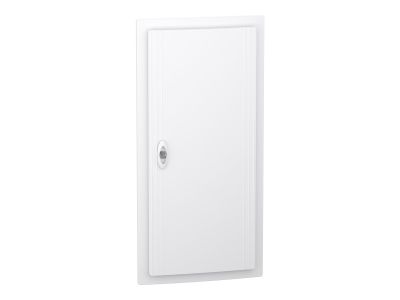

Rozdzielnica modułowa podtynkowa PrismaSeT XS PSXS-4-13-PT-B o pojemności 4x13 modułów 18 mm to kompaktowe rozwiązanie do montażu w pomieszczeniach mieszkalnych i usługowych. Wyposażona w białe drzwi (RAL 9003) i stopień ochrony IP40 chroni instalację przed kurzem i przypadkowym kontaktem. Konstrukcja z technoplastiku zapewnia odporność na płomienie do 650°C i wytrzymałość mechaniczną IK09. Unikalny system zdejmowanych płyt wprowadzeniowych ułatwia wprowadzanie kabli z góry lub dołu, a zdejmowane szyny DIN przyspieszają montaż i konserwację.

• 4 rzędy x 13 modułów (18 mm): Optymalna pojemność do zasilania mieszkań, domów jednorodzinnych lub małych obiektów usługowych.
• Stopień ochrony IP40 i IK09: Ochrona przed ciałami stałymi powyżej 1 mm oraz uderzeniami mechanicznymi – bezpieczeństwo w codziennej eksploatacji.
• Zdejmowane płyty wprowadzeniowe: Umożliwiają elastyczne wprowadzanie kabli z góry lub dołu obudowy, bez konieczności używania dodatkowych akcesoriów.
• Zdejmowane szyny DIN: Ułatwiają okablowanie i późniejsze modyfikacje instalacji – oszczędność czasu podczas montażu i konserwacji.
• Biała kolorystyka (RAL 9003): Estetyczny wygląd, idealny do wnętrz mieszkalnych, biur i obiektów usługowych.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC 60670-1, IEC 60670-24, IEC 61439-1 oraz IEC 61439-3. Potwierdzona klasa izolacji II, napięcie izolacji 400V, kategoria przepięciowa II oraz deklaracja zgodności CE gwarantują bezpieczeństwo i niezawodność w instalacjach niskonapięciowych.

Zastosowanie

Rozdzielnica modułowa podtynkowa PrismaSeT XS przeznaczona jest do montażu wewnątrz pomieszczeń w sektorze mieszkaniowym, usługowym i drobnym przemyśle. Jej kompaktowe wymiary i elastyczna konstrukcja ułatwiają organizację instalacji elektrycznej.

• Instalacje elektryczne w domach jednorodzinnych, mieszkaniach i lokalach usługowych – optymalna pojemność 4x13 modułów.
• Małe obiekty handlowe i biurowe – rozdzielnica zapewnia bezpieczne i estetyczne umieszczenie zabezpieczeń.
• Modernizacje instalacji w budynkach zabytkowych – podtynkowy montaż zachowuje walory estetyczne wnętrz.
• Tymczasowe instalacje na placach budowy lub wydarzeniach plenerowych – kompaktowa konstrukcja ułatwia transport i montaż.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Obudowę należy zamontować w przygotowanej wnęce, upewniając się, że płyta czołowa i drzwi są równo osadzone. Zdejmowane płyty wprowadzeniowe należy usunąć w miejscach wprowadzania kabli, a kable wprowadzić z góry lub dołu, zabezpieczając je przed mechanicznym uszkodzeniem. Szyny DIN należy zamontować w odpowiednich miejscach, a blok zacisków uziemiających i neutralnych podłączyć zgodnie z dokumentacją. Po zakończeniu prac należy przeprowadzić pomiary rezystancji izolacji i uziemienia. Temperatura otoczenia podczas montażu powinna wynosić od -25°C do 60°C.

FAQ

• Czy rozdzielnica może być stosowana na zewnątrz? Nie – produkt przeznaczony jest wyłącznie do montażu wewnątrz pomieszczeń. Stopień ochrony IP40 nie chroni przed wilgocią.
• Jaka jest maksymalna liczba modułów w tej rozdzielnicy? Rozdzielnica posiada 4 rzędy po 13 modułów (łącznie 52 moduły 18 mm), co pozwala na elastyczne rozmieszczenie aparatury modułowej.
• Czy rozdzielnica posiada blok zacisków uziemiających? Tak – wyposażona jest w blok uziemiający z 32 wyjściami (4x(4x16mm² + 4x10mm²)) oraz blok neutralny o identycznej konfiguracji.
