Rozdzielnica modułowa podtynkowa 4x12 IP30, QC, VDE, Volta | VU48AT Hager

Opis i Kluczowe Cechy

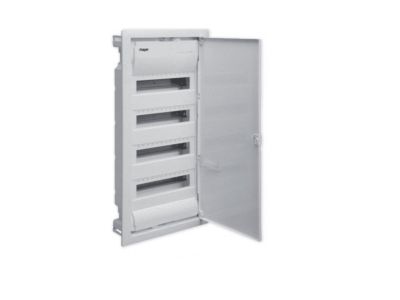

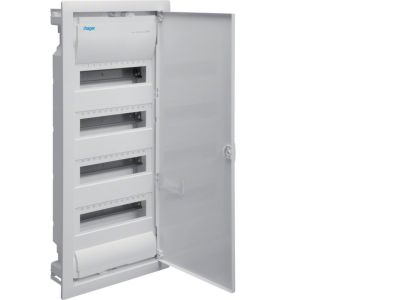

Rozdzielnica modułowa podtynkowa z serii Volta o numerze katalogowym VU48AT to flagowe rozwiązanie marki HAGER, zaprojektowane z myślą o najwyższych standardach estetyki i funkcjonalności w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Urządzenie posiada cztery rzędy, z których każdy mieści 12 modułów, co daje łączną pojemność 48 jednostek (z możliwością rozszerzenia do 56). Wyposażenie w innowacyjną technologię QuickConnect (QC) pozwala na bezśrubowe łączenie przewodów ochronnych i neutralnych, co znacząco skraca czas prefabrykacji rozdzielnicy i gwarantuje trwałość połączeń elektrycznych nawet przy długotrwałej eksploatacji.

• Stopień ochrony IP30: Zapewnia skuteczną barierę przed dostępem do części niebezpiecznych dla ciał stałych o średnicy powyżej 2,5 mm.
• Konstrukcja podtynkowa: Płaska ramka maskująca oraz drzwi stalowe malowane proszkowo na kolor biały (RAL 9010) sprawiają, że rozdzielnica idealnie licuje się z powierzchnią ściany.
• Zintegrowana poziomnica: Ułatwia precyzyjne osadzenie obudowy w otworze montażowym.
• Zaciski QuickConnect: Samozaciskowe listwy PE/N eliminują ryzyko poluzowania się styków pod wpływem drgań lub zmian temperatury.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza certyfikat VDE. Rozdzielnica spełnia wymagania normy PN-EN 61439-3, dotyczącą rozdzielnic i sterownic niskonapięciowych przeznaczonych do obsługi przez osoby postronne. Klasa ochronności II gwarantuje pełne bezpieczeństwo użytkowania poprzez zastosowanie izolacji wzmocnionej, co jest kluczowe w instalacjach domowych i biurowych.

Zastosowanie

Hager Volta VU48AT znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest to idealny wybór dla apartamentowców, domów jednorodzinnych oraz biur, gdzie wymagana jest duża liczba obwodów przy zachowaniu minimalistycznego wyglądu. Dzięki dużej przestrzeni bocznej na prowadzenie przewodów oraz wbudowanym uchwytom do opasek kablowych, rozdzielnica ta doskonale sprawdza się w zaawansowanych systemach automatyki budynkowej oraz inteligentnych instalacjach typu Smart Home.

Wskazówki Montażowe

Montaż rozdzielnicy Volta jest intuicyjny i przyjazny dla instalatora. Podczas osadzania obudowy w ścianie murowanej należy wykorzystać kotwy montażowe dostarczane w zestawie. Ważne jest, aby zachować odpowiednią głębokość wnęki, co pozwoli na idealne dopasowanie ramki maskującej, która posiada możliwość kompensacji nierówności ściany do 15 mm. Przy podłączaniu przewodów do zacisków QuickConnect zaleca się stosowanie tulejek izolowanych dla przewodów typu linka, natomiast druty miedziane można montować bezpośrednio w zacisku. Drzwi rozdzielnicy mogą być montowane jako lewo- lub prawostronne bez konieczności użycia specjalistycznych narzędzi.

FAQ

• Czy rozdzielnica posiada w zestawie zaciski PE/N? Tak, model VU48AT jest standardowo wyposażony w listwy zaciskowe w technologii QuickConnect.
• Jaka jest maksymalna głębokość zabudowy? Standardowa głębokość zabudowy w ścianie wynosi około 90 mm, co pozwala na montaż w większości ścian działowych i nośnych.
• Czy można zamontować zamek w drzwiach? Tak, konstrukcja drzwi umożliwia opcjonalny montaż zamka z kluczem w celu ograniczenia dostępu osobom niepowołanym.
• Czy rozdzielnica nadaje się do ścian gipsowo-kartonowych? Model VU48AT jest dedykowany do ścian murowanych. Do płyt G-K dedykowana jest seria VH, choć przy użyciu odpowiednich akcesoriów montażowych adaptacja jest możliwa.
