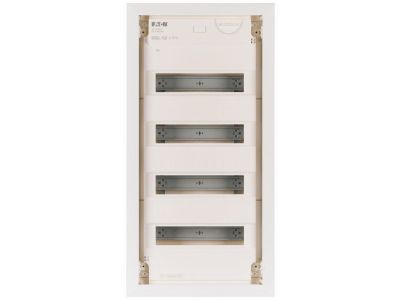

Rozdzielnica modułowa podtynkowa 4x12 IP30, KLV-48HWS-SF | 178829 Eaton

Opis i Kluczowe Cechy

Rozdzielnica modułowa podtynkowa KLV-48HWS-SF (nr kat. 178829) to zaawansowane rozwiązanie drugiej generacji od renomowanego producenta EATON, zaprojektowane z myślą o najwyższych standardach instalacji elektrotechnicznych. Urządzenie charakteryzuje się konstrukcją 4-rzędową, z których każdy mieści 12 modułów, oferując dodatkowy zapas miejsca wynoszący 2 jednostki na każdy rząd (łącznie 48+8 modułów). Taka konfiguracja pozwala na elastyczną rozbudowę aparatury modułowej w przyszłości bez konieczności wymiany obudowy.

• Konstrukcja Hybrydowa: Połączenie wytrzymałej obudowy z tworzywa sztucznego z eleganckimi i solidnymi drzwiami z blachy stalowej zapewnia optymalną ochronę oraz estetyczny wygląd.
• Super Smukła Rama: Wyjątkowo płaska konstrukcja ramy drzwi sprawia, że rozdzielnica idealnie licuje się z powierzchnią ściany, co jest kluczowe w nowoczesnym budownictwie.
• Bezpieczeństwo i Klasa Ochronności: Produkt wykonany w II klasie ochronności, co gwarantuje wysoki poziom bezpieczeństwa użytkowania poprzez izolację wzmocnioną.
• Zaciski SK: W zestawie znajdują się profesjonalne zaciski przewodu neutralnego (N) oraz ochronnego (PE) wykonane w niezawodnej technologii śrubowej, zapewniającej trwały styk elektryczny.
• Zamek Krzywkowy: Solidne zamknięcie z możliwością wymiany na wkładkę z blokadą bezpieczeństwa chroni przed dostępem osób niepowołanych.

Zgodność z Normami

Rozdzielnica KLV-48HWS-SF została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jej niezawodność w zastosowaniach profesjonalnych:

• IEC/EN 60670-24: Norma dotycząca obudów do domowych i podobnych stałych instalacji elektrycznych.
• DIN 43871: Standard określający wymiary i parametry rozdzielnic podtynkowych.
• IEC/EN 62208: Norma dla pustych obudów do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia.
• IEC/EN 61439-3: Pełna certyfikacja do stosowania w tablicach rozdzielczych obsługiwanych przez osoby postronne (DBO).

Zastosowanie

Produkt dedykowany jest do montażu w budownictwie mieszkaniowym oraz komercyjnym. Dzięki specjalnemu złączu do ścian pustych, rozdzielnica KLV-48HWS-SF doskonale sprawdza się w konstrukcjach rygipsowych oraz ścianach szkieletowych. Stopień ochrony IP30 predysponuje ją do montażu wewnątrz suchych pomieszczeń, gdzie wymagana jest estetyka połączona z funkcjonalnością. Jest to idealny wybór dla instalacji inteligentnego domu, systemów automatyki oraz standardowych rozdzielni piętrowych.

Wskazówki Montażowe

Proces instalacji został maksymalnie uproszczony dzięki innowacyjnym rozwiązaniom EATON:

• Regulacja 3D: Element regulacyjny pozwala na korektę głębokości montażu o maksymalnie 18 mm, co umożliwia idealne wypoziomowanie ramy nawet przy nierównościach ściany.
• Zintegrowana Poziomica: Wbudowana poziomica w puszce ściennej ułatwia precyzyjne osadzenie rozdzielnicy bez konieczności używania dodatkowych narzędzi pomiarowych.
• Zarządzanie Okablowaniem: Specjalne uchwyty kablowe pozwalają na schludne i bezpieczne ułożenie przewodów, co minimalizuje ryzyko uszkodzeń mechanicznych i ułatwia serwisowanie.
• Grawer Laserowy: Pokrywa przednia posiada trwały grawer laserowy ułatwiający identyfikację i plombowanie, co jest wymagane przez zakłady energetyczne.

FAQ

• Czy rozdzielnica nadaje się do montażu w ścianach gipsowo-kartonowych? Tak, zestaw zawiera dedykowane złącze do ścian pustych, co umożliwia szybki i stabilny montaż w tego typu konstrukcjach.
• Czy można zmienić kolor drzwi? Standardowo dostarczane są drzwi w kolorze białym, jednak producent przewiduje opcję zamówienia ramy i drzwi w wybranym kolorze z palety RAL dla projektów indywidualnych.
• Jaki jest maksymalny prąd znamionowy aparatury? Rozdzielnica jest certyfikowana zgodnie z normą IEC/EN 61439-3, co pozwala na montaż aparatury modułowej typowej dla instalacji domowych i biurowych (zazwyczaj do 63A).
